漫遊小時起源與無聲擒縱 從教宗的夜鐘談起
Feb 2, 2021
上週在查愛彼星輪與漫遊小時的起源時，意外發現17世紀義大利羅馬的複雜機械匠師Pietro Tomaso Campani製作了第一款採用無聲擒縱（靜音擒縱）的漫遊小時鐘，這劃時代的設計並不是炫技，而是為了在黑暗中能不點燈也可以輕易看清楚時間。奇妙的機械裝置實在讓人很好奇。
話說1655年10月教皇亞歷山大七世（Pope Alessandro VII）想要一個安靜運行、不用外部燈光就能看清時間的夜鐘，以防干擾睡眠。這樣的要求對一般的製錶師來說簡直是找碴，沒想到教皇的鐘錶師Pietro Tomaso Campani與其弟Giuseppe Campani在五個月後（1656年3月）就做出了首創的靜音又有「夜光」效果的夜鐘。請注意！那時可沒有什麼夜光塗料，實在厲害。

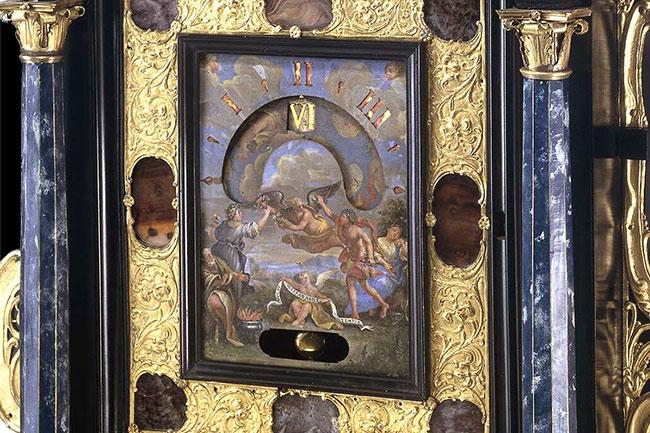

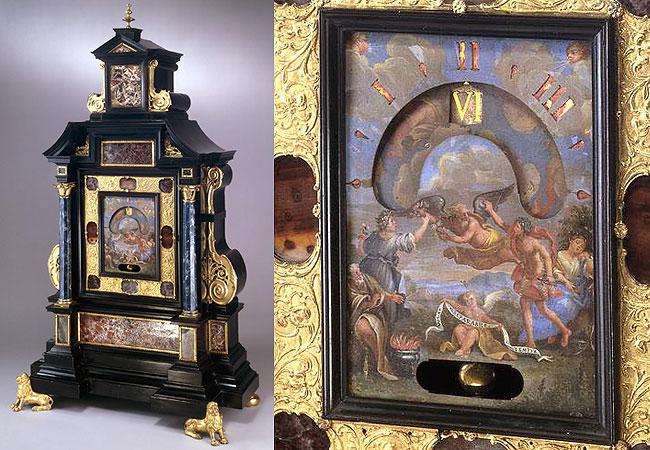

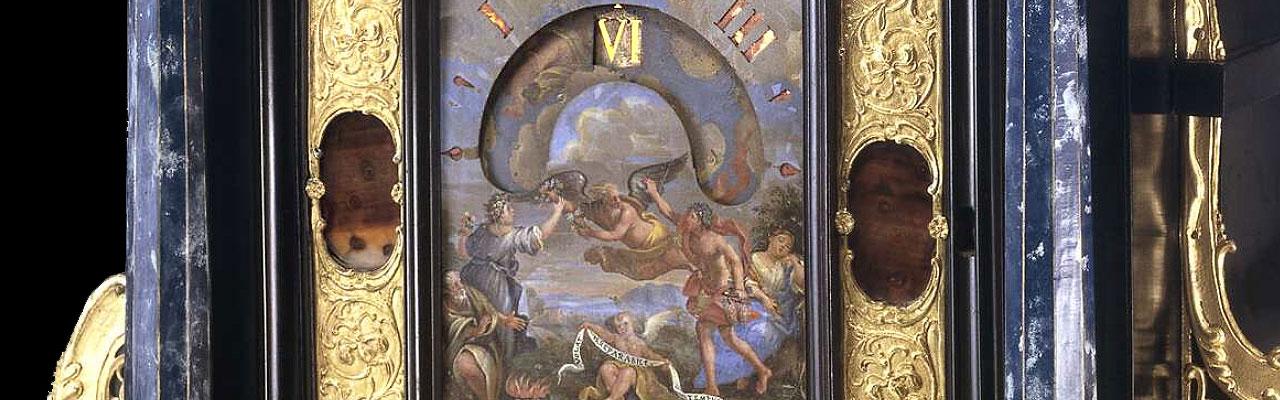

漫遊小時裝置便是「夜光」的關鍵！後來教皇還授給Campani兄弟製作這種夜鐘的專利，因此傳世至今的最少有三件，本文附圖是1680年代的作品。
原理其實很單純，既然擔心在房內點燈刺眼干擾睡眠，那就把燈點在鐘裡面吧！於是鐘裡設計了放置小油燈的空間，光線從鏤空的漫遊小時盤、刻度（蓋了一層裝飾布）照射出來，有如背光的概念，當外面越暗時間反而看得越清楚。漫遊小時就是為了透光而做，不過它是怎麼運轉的呢？

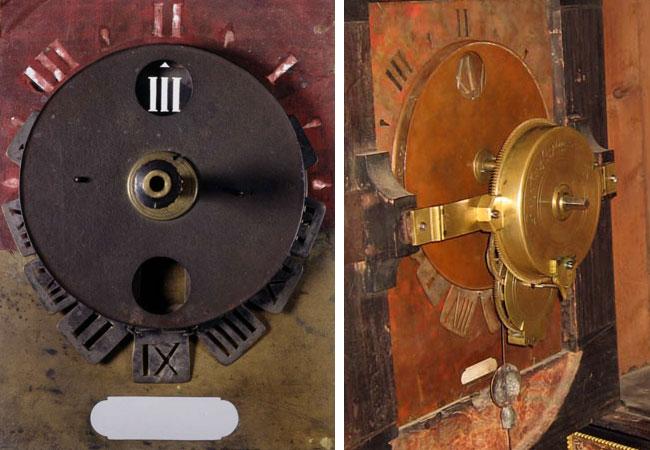

從上圖可以看到面盤背面的機械裝置，上層是備有兩個圓形視窗的碟盤，下層是鏤空的小時刻度（再更下一層就是從鐘面上看到的小時視窗裡的飾板，上圖看不到），視窗碟盤與小時刻度大約每個小時轉半圈，上下視窗交替顯示正確的時間。不過，因為看不到上述兩層的內在結構，還不知道實際運作的情況，初步判斷視窗碟盤每個小時轉半圈沒有問題，但小時刻度的轉動應該還有特殊設計，暫時只能就看得出來的部分來說。
以上面兩張圖來看，小時刻度估計是排成一個大圈，逆時針依序為1、8、3、10、5、12、7、2、9、4、11、6，單、雙數交互穿插，每隔一個小時轉半圈，小時刻度依序出現。這就是最早的漫遊小時顯示。

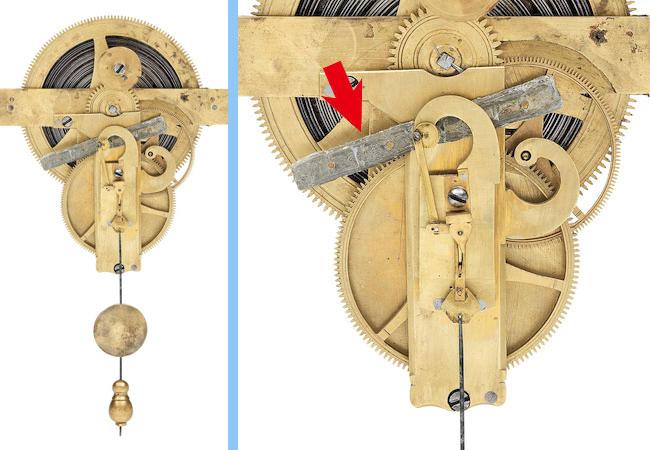

Campani兄弟所做的夜鐘還配置了自己發明的無聲擒縱，一般鐘的擒縱裝置會發出擒縱叉和擒縱輪接觸的滴答聲，而靜音擒縱則是以一根旋轉的調速長桿來取代傳統擒縱，這有點像是報時裝置的減速輪／調速輪，藉由旋轉的物件來控制發條釋放能量的速度。這根調速長桿透過一個偏心的槓桿與鐘擺連結，利用鐘擺能更精確控制能量的釋放。這種設計還蠻有趣的，只是不知道實際運作起來穩不穩定。
話說回來，需要為發明之母，漫遊小時的誕生正驗證了這句話。

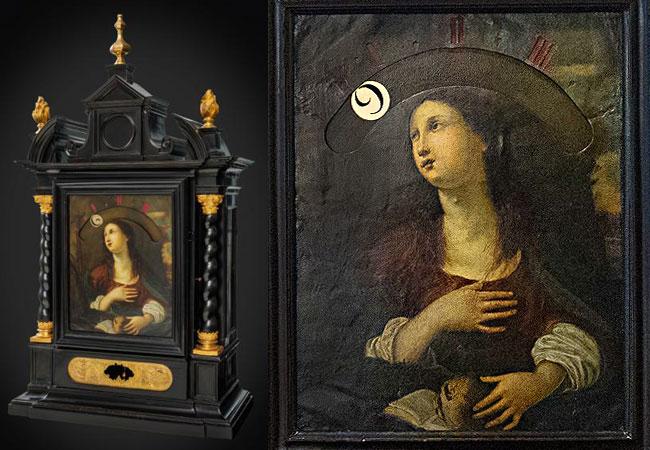

再來看看進階版的漫遊小時夜鐘，這個URWERK總部收藏的鐘問世的年代晚了二十幾年，它用來顯示小時的弧形視窗大約橫跨120度而不是Campani夜鐘的180度，因為內部已經改用三個小時碟盤，結構和20世紀末愛彼星輪差不多，而URWERK的漫遊衛星小時顯示也就是受到這座鐘的啟發。如果想知道它的運作方式，請看〈星輪是什麼？漫遊小時是什麼？漫遊衛星小時又是什麼？〉

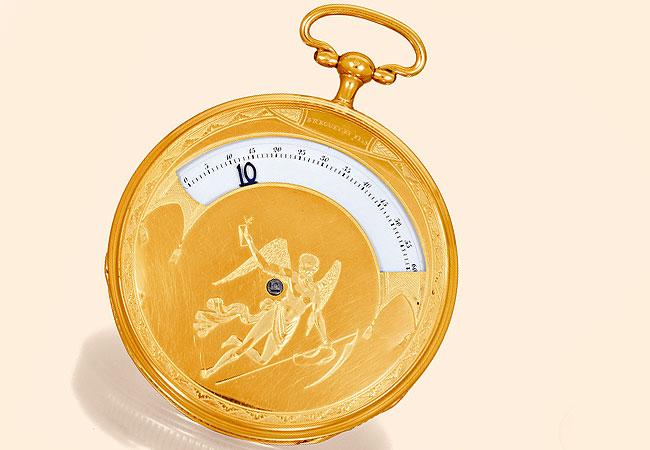

最後，發明陀飛輪的寶璣BREGUET在19世紀初把漫遊小時桌鐘變小了，隨身攜帶也可以！如果寶璣不是最早做漫遊小時懷錶的品牌，大概也是最早之一。
文／賴彥嘉
