獨一無二的結構設計 ROGER DUBUIS RD620/640/680系列自動機芯 (上)

羅杰杜彼在2011年推出的RD680自動計時機芯，除了延續RD78/79計時機芯特殊的微型自動盤與一體式計時結構之外，垂直離合結構的運用，以及RD620/640自動機芯的誕生，可說明本枚機芯的絕佳潛力。

 微型自動盤機芯成主力

全系列錶款皆通過日內瓦印記認證的ROGER DUBUIS羅杰杜彼，是瑞士錶廠中少數堅持此一理念的錶廠，其錶款不僅擁有華麗的打磨處理，同時廠方也具有強大的機芯設計與製造能力，而這一切的原點，都要回到1995年，其實也不過才20多年前。

當時對於鐘錶具有濃厚興趣的Carlos Dias，與自行開設工作室的Roger Dubuis合作，創辦了SOGEM (Société Genevoise des Montres) SA公司及 ROGER DUBUIS品牌，並於隔年推出了第一只ROGER DUBUIS錶款。不過創廠的初期，羅杰杜彼僅擁有些許資源，還沒有能力推出自製機，所以當時旗下的錶款，都是採用LEMANIA機芯廠的產品，然後加以修飾打磨，或是由廠方增建其他複雜功能。而直到1998年，廠方才推出第一枚自製機芯—RD28單按把手上鍊計時芯，以及RD98手上鍊機芯(刪除RD28的計時結構)。

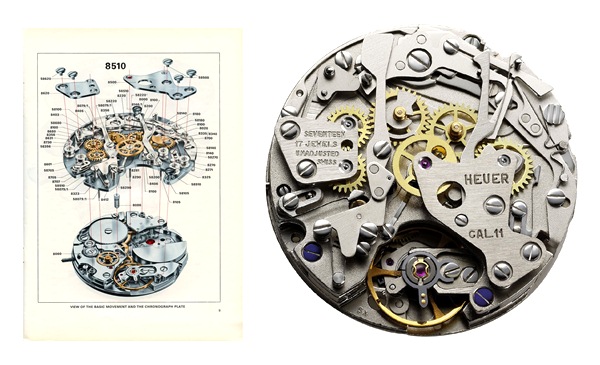

在2002年，羅杰杜彼的全新廠房落成，同時員工的總數也增加至100人左右；此後，廠方便逐漸朝向機芯全自製化的目標邁進，同時在複雜功能錶款的表現，更是令人驚豔。而羅杰杜彼在2006年發表RD78/79計時機芯(RD79是追針款)，採用少見的微型自動盤與一體成形的計時結構，這是過去未曾有錶廠推出的設計。雖然在1969年，以HEUER豪雅為首的四間錶廠，曾經聯合推出Caliber 11計時機芯，但這是一款使用BUEREN微型自動盤機芯，然後加裝Dubois Depraz計時模組的機種，因此與RD78/79計時機芯的一體化結構明顯不同，而且計時模組完全遮蓋了下方的機芯，所以也看不到微型自動盤。

廠方在推出RD78/79計時機芯的同時，也生產了刪減計時功能的RD77自動機芯，並成為當時廠方的主力機芯。不過在此同時，龐大的生產計劃與先前的廠方擴建計畫，對羅杰杜彼造成壓力，因此在2008年，Richemont歷峯集團收購了羅杰杜彼的60%股權，使其成為集團旗下的成員(而歷峯集團在2016年收購另外40%)。不過RD77/78/79系列機芯，由於結構較為複雜，且走時輪系與自動上鍊輪系重疊於同一空間，故障率偏高。因此當歷峯集團入主羅杰杜彼之後，錶廠啟動了新一輪的自製機芯計畫，也就是在2011年問世的RD680自動計時機芯。

首見的並列式雙發條盒

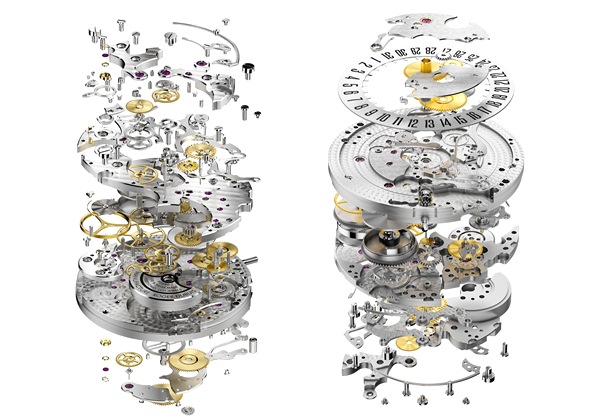

新一代的RD680自動計時機芯，同樣採用微型自動盤的設計，雖然先前的RD78/79自動計時機芯，因為某些因素而停止量產。但是微型自動盤+計時功能的組合實在太過特殊，同時也僅有羅杰杜彼生產，相信吸引不少玩家的喜愛。因此廠方在規畫新一代的RD680機芯時，便沿用了相同的功能組合；但是為了優化機芯的性能與減少維修難度，廠方規劃了全然不同的內部結構。

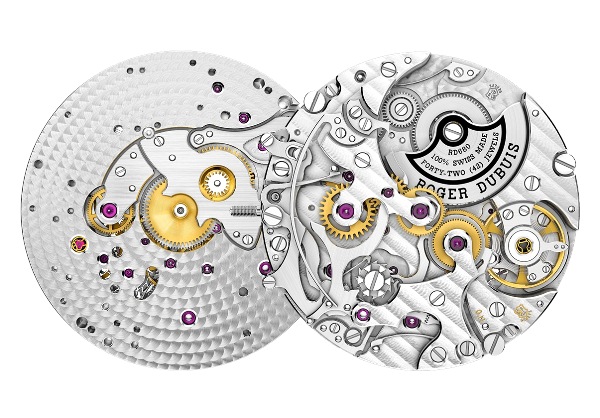

首先廠方使用了並列式雙發條盒設計，而且是兩個尺寸較小的發條盒，搭配微型自動盤。如此一來，原先RD78/79機芯所使用兩個大圓，也就是發條盒與自動盤，佔有過多空間的情況便有所改善。因為RD680的第二個發條盒旁，便有空間將輪系排列至擒縱裝置，而第一個發條盒，則可接收來自上鍊輪系的動能，或是手上鍊輪系的動能。同時雙發條盒的設計，也可使機芯的動能拉長至52小時，並搭配每小時28,800轉的較高振頻。過去其他的微型自動盤機芯如果要延長動力儲存，通常會使用串聯式雙發條盒，同樣是運用兩個較小的發條盒，但是並列式的雙發條，倒是RD680獨有的設計，目前沒有其他的微型自動盤機芯採用。

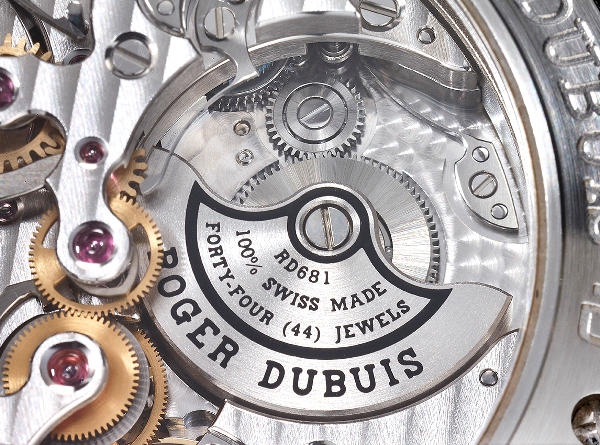

此外，微型自動盤最為人所詬病的問題，便是上鍊效率較差，因此部分錶廠會加大自動盤的直徑，或是改用K金材質自動盤。而羅杰杜彼則將自動上鍊輪系中的二番車與三番車，改用滾珠軸承設計，並且採用陶瓷滾珠零件，包含自動盤下方的中央軸承在內。同時廠方使用比重與黃金(19.30)相近的鎢合金(19.25)來製作自動盤，因此旋轉的力道，應該勝過20、22K金自動盤。由六枚齒輪所組成的上鍊輪系，當自動盤順時針旋轉為空轉，逆時針旋轉則可上鍊。
