自製計畫速成 卡地亞1904–CH MC自動計時機芯

從大量外購機芯到完成多枚自製機芯，CARTIER卡地亞僅花費不到十年的時間，便完成此一宏大的計畫；其中，2013年卡地亞推出的1904-CH MC自動計時機芯，更是總結卡地亞在基礎類型機芯的成就與表現，它是繼2010年的1904 MC自動機芯之後，另一枚重要的自動機芯。雖然機芯的外觀看來非常簡潔俐落，但是這枚機芯的開發歷史與結構設計，卻非常精彩。

有關注早期卡地亞錶款的錶迷都知道，先前卡地亞所採用的自動計時機芯，是以ETA 7753、2894以及FREDERIC PIGUET 1185機芯為主，配合不同尺寸的錶款，運用也相當方便。但是隨著卡地亞逐漸提升自製機芯的比例，以及F.P.機芯廠停止提供機芯給集團外的錶廠，因此卡地亞勢必得要開發專屬的計時機芯。

不過卡地亞所推出的首款自製計時機芯，卻是2009年推出的9907 MC手動上鍊機芯，這枚機芯是卡地亞位於La Chaux-de-Fonds拉紹德芳的錶廠所開發與製造。機芯新的 尺寸僅有11½法分（約25.6mm），厚度則是7.10mm，採用雙發條盒結構。這枚機芯採用垂直離合結構與導柱輪裝置，最特別的地方在於，時分針與計時秒針、分針都在同一軸心，也就是四針同軸的結構，之前比較少出現於計時錶款之中。

在相隔四年之後推出的1904-CH MC自動計時機芯，其實就走時輪系與計時結構來看，與9907 MC可說是完全相同，但是1904-CH MC機芯增加了日期與自動上鍊結構，成為一枚功能完整的自動計時機芯。不過眼尖的錶迷們，或許會發現，機芯的規格與外觀，似乎與過去積家的750系列計時機芯相同，因此這又要提到另一段合作的往事。

卡地亞2010年推出的1904 MC自動機芯，它的前身是積家為專為卡地亞生產的8000 MC機芯，在卡地亞完成機芯廠與自製化流程後，便改由卡地亞自行生產，同時更改機芯名稱。而8000 MC機芯其實是積家從750系列計時機芯所修改而來，是刪除計時結構後的一枚三針自動機芯，從這裡也可以看出雙方的密切關係。

因此積家在2005年推出750系列計時機芯之後，隔年卡地亞便與積家合作推出8000 MC自動機芯，在完成廠房的建置後，卡地亞以750系列機芯為主要架構，陸續生產修改而來的9611 MC手上鍊機芯（兩針）、1904 MC自動機芯（大三針）以及9907 MC手上鍊計時機芯，直到2013年才推出完整的1904-CH MC自動計時機芯，其機芯的生產模式，大概是瑞士鐘錶產業中，最特殊的一個。但在這些學習過程中，卡地亞建立起更為驚人的生產能量，同時上述的三款機芯，後來都有增建不同程度的複雜功能。

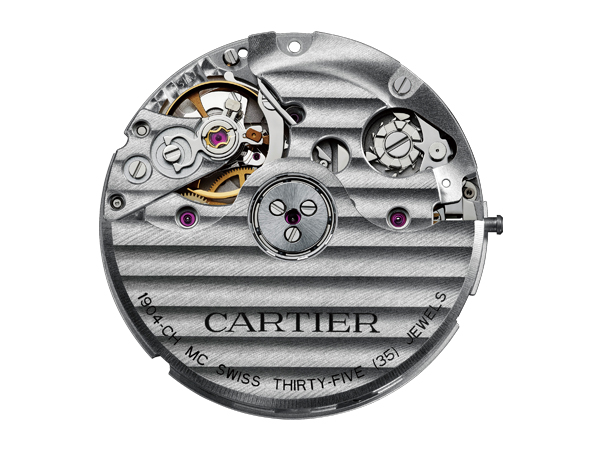

1904-CH MC機芯的尺寸，其實以同功能的自動計時機芯來說，其實相當輕薄袖珍，其直徑為11½法分（約25.58mm），但厚度僅有5.71mm。但是在如此狹小的空間內，廠方卻使用了雙發條盒設計，雖然廠方沒有加長發條的長度，因此動力儲存約為48小時，但是雙發條盒的穩定動力輸出，對於計時錶款來說，同樣是有所幫助。

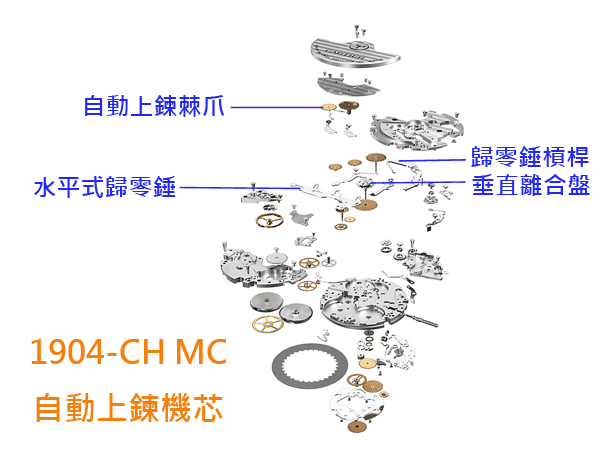

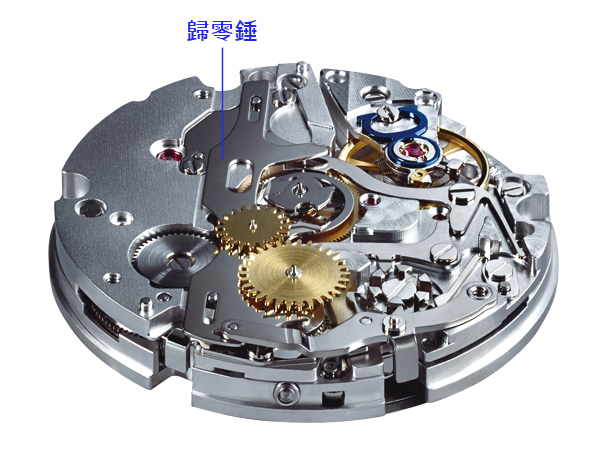

垂直離合結構的運作狀況是，啟動計時功能時，轉動的導柱輪便會迫使位於中央離合盤兩側的夾鉗朝鬆開，上下兩個離合盤開始嚙合，因此中央計時秒針，便開始計算時間。按下停止功能後，兩個夾鉗朝內移動，並托高離合盤，停止計時；最後按下歸零按把，水平移動的歸零錘會敲擊秒針、計時分針上的心形輪，完成歸零的動作。

本枚機芯所採用計時結構設計，是傳統的導柱輪裝置，以及新一代的垂直離合結構。在過去的一百多年歷史當中，堅固的導柱輪一直是計時機芯最重要的控制中樞，並控制啟動、停止與歸零等三個步驟。而垂直離合結構，則是首度在1969年，SEIKO精工所發表的6139自動計時機芯上出現，第二次則是F.P.機芯廠於1988年所推出的1185計時機芯中現身。

雖然有人提及積家的750機芯與1904-CH MC機芯，是來自於F.P.1185機芯的架構，不過這也僅限於相同的計時結構，因為前兩者採用的是雙發條盒輪系，所以設計架構已有所不同（其實自動上鍊結構也不一樣）。只能說垂直離合結構因為同時具有垂直面與水平面的眾多零組件，如果小秒針同樣設定於六點鐘位置，導柱輪與垂直離合結構所放置的位置，其實幾乎都會相同，也只能說這是非戰之罪。

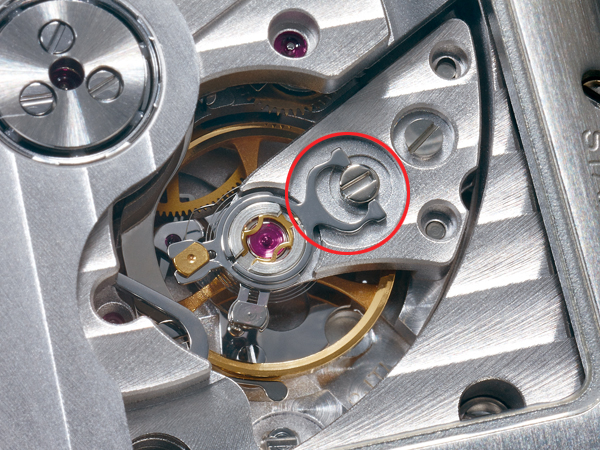

不過隨著1904-CH MC機芯發表的時間較晚，因此卡地亞也針對部分結構進行修改，其中連動歸零錘的槓桿（與按把接觸的零件），在750系列機芯與9907 MC機芯上，是藉由橫跨導柱輪上方的定位簧片提供回彈的力量。但是在本枚機芯之中，廠方延長槓桿零件的長度，並在末端延伸出定位簧片（位於擺輪旁，夾鉗的上方），可提供更強大的力量以及順暢的操作觸感。

為了能達到精準的計時功能，幾乎所有計時機芯皆具有強大的動力來源，因為計時功能啟動時，等於是多了一組額外的輪系運作，因此1904-CH MC機芯採用雙發條盒設計。此外，廠方使用可雙向上鍊的棘爪式自動上鍊系統，其實也就是精工常使用的魔術槓桿系統（Magic Lever），無論自動盤朝向任何一個方向，皆可透過棘爪一推一拉的轉動棘輪，上鍊速度非常快，搭配無須潤滑的陶瓷滾珠軸承，可提升自動盤的上鍊效能。

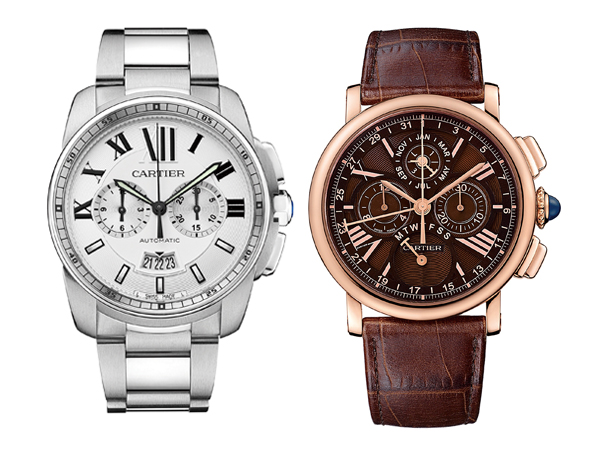

卡地亞在2013年推出這款Calibre de Cartier計時腕錶，直徑為42mm的腕錶，並搭載1904-CH MC機芯，錶款具有多種材質與鍊帶可供選擇。面盤六點鐘位置省略恆動小秒針設計，改放置扇形日期窗。

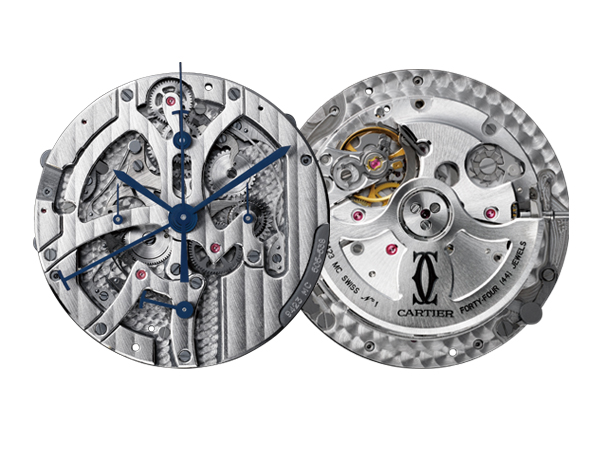

Rotonde de Cartier萬年曆計時腕錶同樣於2013年問世，不過9423 MC機芯的編號模式則完全不同。錶款的直徑為42mm，並有18k玫瑰金與18k白金兩種材質，六點鐘位置則是逆跳星期指針。
