百達翡麗金鷹Nautilus的錶殼小秘密

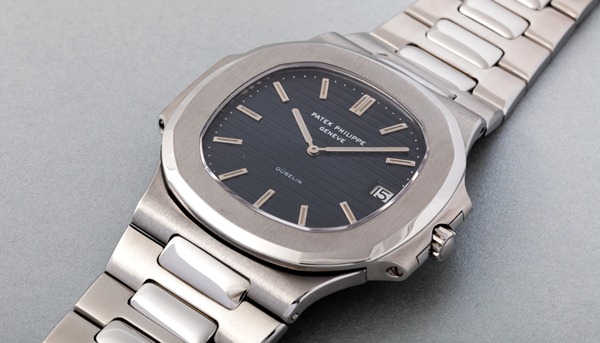

話說筆者上次寫到「回歸最初的原貌—皇家橡樹超薄腕錶」一文中，在研究錶款的同時，也在網路上尋找到許多關於Gérald Genta大師所設計的另外一款經典腕錶Nautilus的資料。而Nautilus Ref.3700/1A自動腕錶是PATEK PHILIPPE 百達翡麗於1976年所推出的錶款，至今正好屆滿40周年。

當初錶款所推出的時間，相隔AUDEMARS PIGUET愛彼發表Royal Oak皇家橡樹腕錶僅僅四年，或許是先前皇家橡樹錶款太過成功，因此百達翡麗也找來Gérald Genta設計全新的不鏽鋼運動腕錶，同樣搭配不鏽鋼鍊帶設計，並搭載相同的超薄自動機芯(也就是積家生產的28-255超薄機芯)，更具備高度防水的特性(達120米)。所以廠方將錶款取名為Nautilus(鸚鵡螺)，因鸚鵡螺通常生活在50-300米的深海之中，但是先前台灣的錶款名稱，則以金鷹系列稱之。

除此之外，當時的歐美國家的錶迷替Nautilus錶款取了一個暱稱Jumbo (巨大的)，因為錶款的直徑達42mm，是運動錶當中少見的大尺寸設計。而當年勞力士的水鬼或是GMT 運動錶所採用的40mm錶殼，其實已經算是少見的大錶殼；加上厚度僅有7.6mm，因此更顯現出錶殼的巨大。

相較於皇家橡樹錶款剛硬銳利的風格，Nautilus的風格自然來的圓潤許多，Gérald Genta採用了四角圓弧的方形錶圈，搭配錶殼左右兩側突出的雙翼設計，風格自然與皇家橡樹完全不同。不過兩側的突出設計，可並非是單純的外型設計，而是具有實際功能。

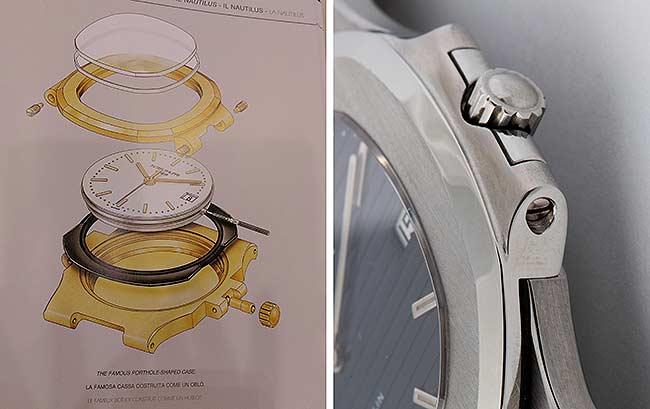

因為Gérald Genta大師同樣在Nautilus腕錶上，使用了一體成形的中層錶殼結構(沒有獨立的底蓋，其實與Royal Oak相同)，搭配上層錶圈設計，形成兩件式錶殼結構；只需將錶圈、防水膠圈以及中層錶殼牢牢地固定在一起，搭配旋入式錶冠，便能擁有絕佳的防水性能，且錶殼整體厚度僅有7.6mm。

但是底蓋與錶圈上並沒有任何的螺絲或是旋轉孔洞，而是在錶殼兩側的結構內，分別使用兩枚螺絲(共4個)將錶圈與錶殼鎖緊，成為防水性能達120米的高級運動錶款。而這項特殊的錶殼結構，廠方也在1976年成功申請專利，成為百達翡麗的獨家設計。

而百達翡麗在1976年所推出的Nautilus錶款型號為Ref.3700/1A，是不鏽鋼鍊帶款，但隨後廠方則推出了18K金的貴金屬鍊帶版本(亦有鑲鑽款)，以及女用錶款(但防水性能則為60米)。

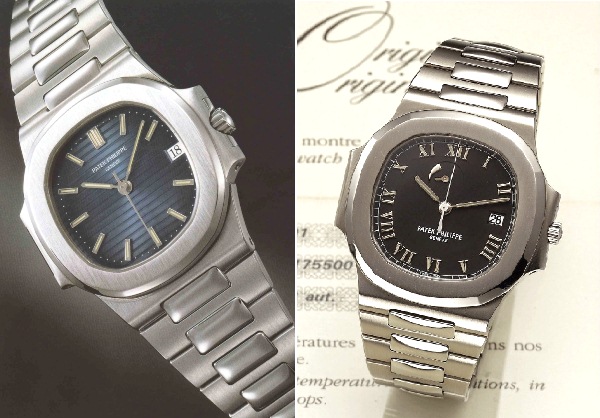

接下來廠方於1981年，推出新一代的Nautilus錶款，型號則為Ref.3800/1A，其最大的差異之處在於，換裝了百達翡麗自製的335 SC大三針自動機機芯，也就是後來315 SC、324 SC自動機芯的始祖。但是錶殼結構則沒有太大的改變，我們可透過大秒針來區分Ref.3700與Ref.3800的差異，因為前者所使用的28-255自動機芯並沒有秒針設計。

而Ref.3800的生產期非常之久，直到2006年才停產；廠方在1984年推出的女錶系列Ref.3900/1則在1997年停產。在這段漫長的生產期之間，廠方也曾推出過具有動力儲存顯示的Ref.3710/1A錶款，錶款的12點鐘位置設立了動力儲存顯示指針，並且改用羅馬數字時標，面盤的設計可說是完全脫離Gérald Genta的設計風格，但是錶殼結構則仍然沒有任何改變。

不過在2004年，百達翡麗推出了18K白金材質所打造的Ref.3711/1G錶款，錶款的功能與外觀，其實與Ref.3800/1A相似，但是採用貴金屬打造的錶殼與鍊帶，則讓錶款價值大增。不過本款腕錶最特殊之處，在於首次使用了三件式錶殼設計。正如我們前面所提到的，Nautilus系列的獨特錶殼結構，便是透過兩側的螺絲鎖緊一體成形錶殼與錶圈；但是Ref.3711/1G採用旋入式透明底蓋的設計，則為2006年的新款Nautilus系列錶款埋下了伏筆。

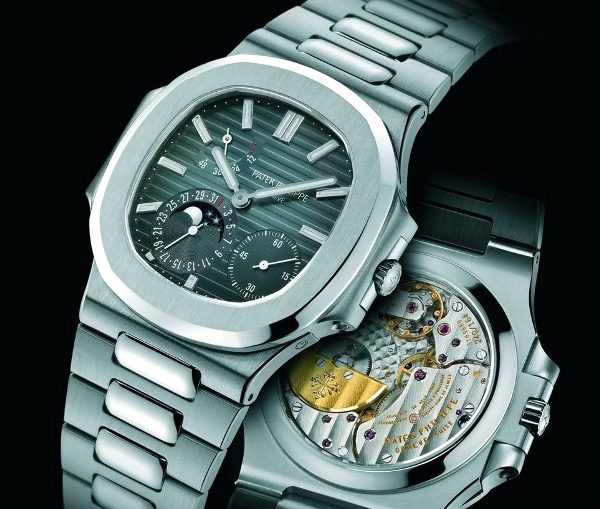

隔年，也就是2005年，百達翡麗則發表具有日期、動力儲存顯示與月相盈虧顯示功能的Ref.3712/1A腕錶，這也是廠方將先前十分受到歡迎的240 PS IRM C LU自動機芯，搭載於Nautilus系列，接替同年停產的Ref.5054腕錶。不過Ref.3712/1A雖然也採用了透明底蓋，但是錶殼結構仍採用兩件式設計，但是拋光的底蓋，會讓人誤以為是獨立的壓入式底蓋。但由於錶殼兩側具有隱藏式調整按鍵，因此廠方將防水性能下修至60米。

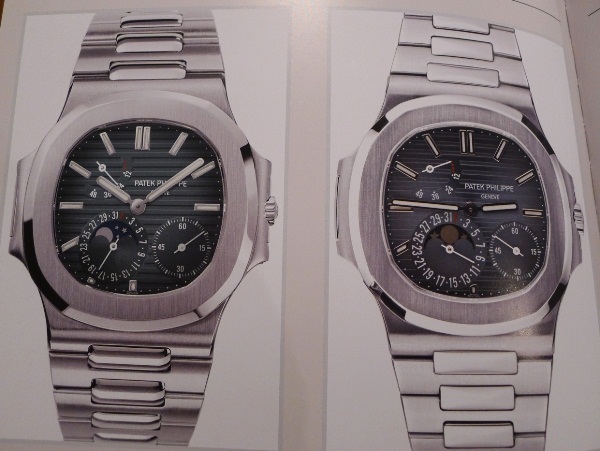

但是在2006年，也就是Nautilus系列錶款推出屆滿30周年之際，廠方發表了全新的Ref.5712/1A腕錶(直徑為43mm)，同時宣布Ref.3712/1A腕錶停產，因此生產期不到一年的Ref.3712/1A，頓時身價水漲船高，雖然功能與材質都相同，但畢竟物以稀為貴，成為當時最熱門的PP錶款。從外觀來分辨這兩款腕款，最明顯的差異之處，就是七點鐘位置的時標刻度(3712有，而5712無)，加上日期盤下方數字的方位差異，以及錶殼兩側的曲線不同(3712是直線、而5712略圓弧)之外，其實兩者並不容易分別(3712的直徑為42mm)。

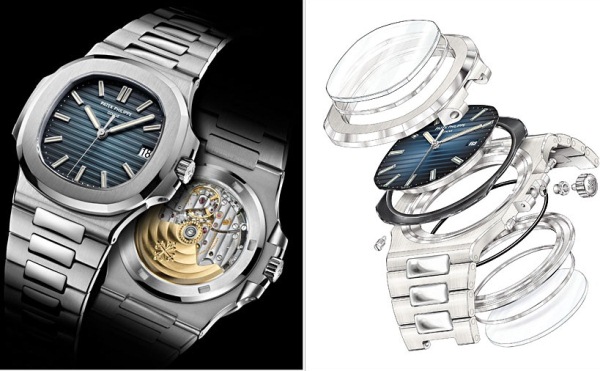

但是Ref.5712/1A腕錶其實悄悄的採用了三件式錶殼設計，其錶殼同樣由兩側的四顆螺絲鎖緊固定，但是透明底蓋則是採用螺絲鎖入式，不過為什麼我們看不見螺絲呢？因為廠方採用從內側鎖入，因此只有打開錶圈與取下面盤、機芯時，才能看見內部的螺絲。所以如果我們仔細比對Ref.3712/1A與Ref.5712/1A的底蓋邊緣時，可以發現其錶殼結構的不同之處，但是兩者同樣具有相同的60米防水性能。

不過為什麼Ref.5712腕錶要開始採用三件式錶殼設計呢？因為廠方在2006年同步推出多款Nautilus系列腕錶，除了尺寸較小的大三針Ref.5800/1A腕錶採用兩件式錶殼設計(有透明底蓋)之外；大三針款的Ref.5711/1A腕錶，卻改用與Ref.3711/1G相同的旋入式透明底蓋，雖然仍採用兩側螺絲來固定錶圈與中層錶殼，但是錶殼已成為三件式結構。

所以很明顯的，廠方已經不會拘泥於一體成形的錶殼與底蓋設計，雖然Ref.5711/1A的錶圈與中層錶殼仍採用相同的螺絲鎖定方式，但是如果使用旋入式底蓋，仍可維持120米的防水性能，同時方便調整與維修，廠方也是會樂於採用。而Ref.5712採用鎖入式的透明底蓋，則是廠方的新嘗試，但僅只運用於本款腕錶之中。

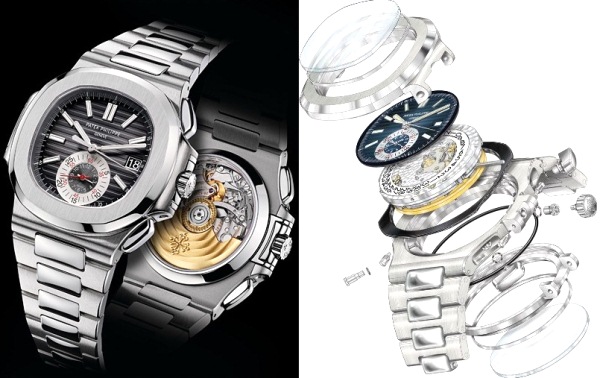

因為同年推出的Ref.5980/1A計時碼錶，採用另外一項更為特殊的錶殼設計，也就是由兩側的螺絲固定三件式錶殼結構。不過第三個零件：透明錶底蓋，可透過旋入式或是內鎖入等方式固定，為何要由兩側的螺絲鎖入固定？我們來看看Ref.5980/1A的零件分解圖，便可得知。

廠方為了避免螺絲破壞錶殼與底蓋的整體美感，因此甚至在Ref.5712/1A採用內鎖入式的設計。在面對尺寸更大、更厚的自動計時機芯，廠內的設計人員絞盡腦汁，想要設計出更為優美的錶殼外觀；畢竟Nautilus錶款在當初推出之際，是以薄型運動錶款為設計主軸之一。

於是廠方採用了延伸式的透明底蓋結構，它與中層錶殼之間，同樣具有防水膠膠圈，左右兩側的延伸結構，可與錶圈及錶殼的兩翼融合為一體，透過適當的施力效果，可將錶圈、錶殼與底蓋之間的防水膠圈緊密結合，最後再透過兩側的四枚螺絲鎖緊固定。因此，看似與先前Nautilus錶款類似的錶殼結構，其實是透過巧妙的設計安排，以及現代化的電腦車床工具才得以完成的作品。

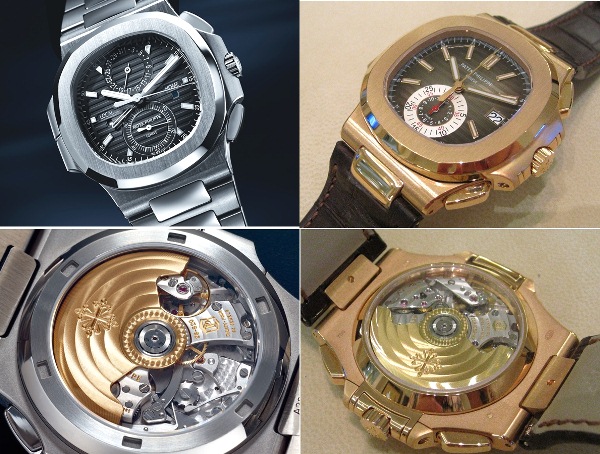

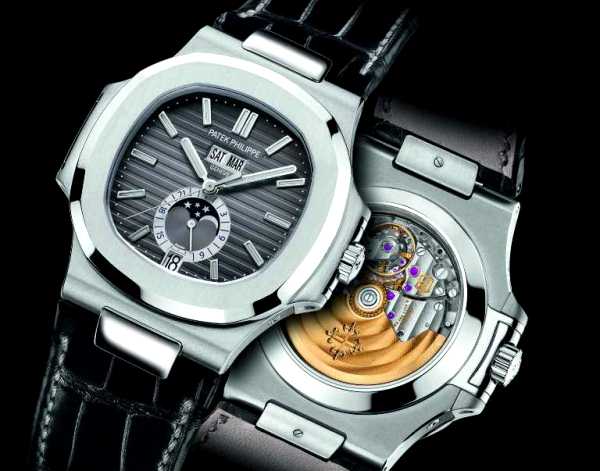

因此，Ref.5980/1A採用全新的Nautilus錶殼設計，不僅保留Gérald Genta的設計精神，同時可搭載較厚的自動計時機芯，結合旋入式錶冠，防水深度同樣可達到120米。而這項錶殼結構，同樣適用於較厚的功能錶款，因為百達翡麗在2010年所推出的Ref.5726A年曆腕錶，也採用這項錶殼設計，而沒有採用一體成型錶殼或是旋入式透明底蓋；我們同樣可以從錶殼側面發現其結構的特殊之處，不過廠方在2010年，僅推出皮帶款的Ref.5726A年曆腕錶，在兩年之後才推出具有不鏽鋼鍊帶的Ref.5726/1A年曆腕錶，並具有黑色與銀白色兩種面盤。

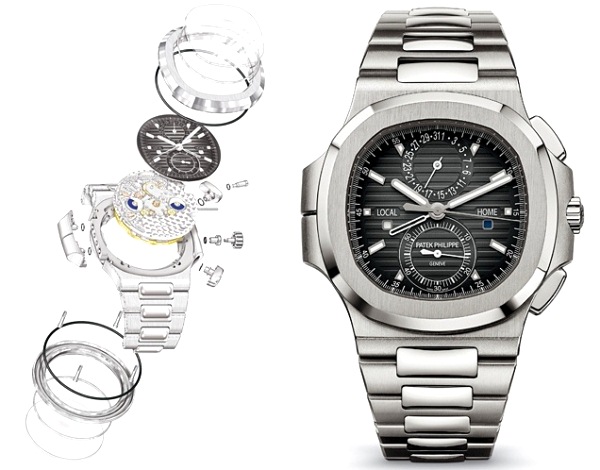

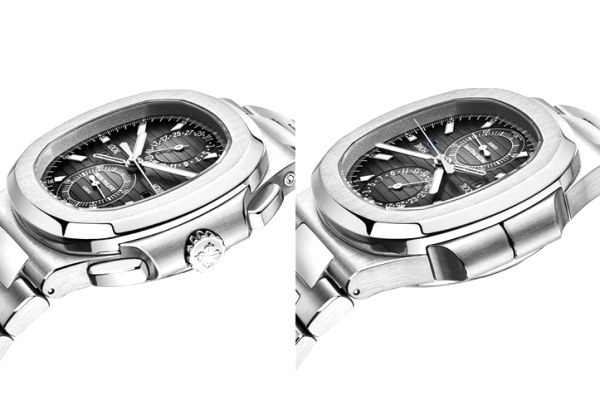

而Nautilus錶殼的設計，歷經上述的多次改變，仍能保有原本的風貌，並具有一定的防水性能，但是這樣已經達到錶廠設計師的極限了嗎？答案當然不是。百達翡麗在2014年，推出了具有兩地時間功能的Ref.5990/1A計時碼錶，為了能快調面盤中央的短時針，所以左側錶殼新增了兩個快調按把。但如此一來，原本設置於錶殼左側的鎖定螺絲，要如何處理？

為此，百達翡麗取消了左右兩側的鎖定螺絲，也就是當初Gérald Genta設計兩件式錶殼的最重要零件；改由貫穿中層錶殼的四枚長螺絲鎖定錶圈，中間同樣具有層防水膠圈。另外，Ref.5990/1A的透明底蓋採用旋入式設計，與Ref.5711自動錶款相同，透過上方的長型凹槽可清楚地確認。

所以從結構來看，Ref.5990/1A其實已經完全跳脫原本Nautilus的兩件式錶殼設計，而成為現今我們所常見的錶圈、中層錶殼與底蓋的三件式錶殼設計。這也是為了因應功能日趨複雜、且機芯厚度不斷增加的情況下，廠方設計師必須要改變原本錶殼結構；畢竟當初Gérald Genta設計Nautilus時，手邊的機芯是厚度僅有3.05mm的28-255超薄自動機芯，功能也僅止於兩針與日期窗。

因此隨著錶款功能的增加，錶殼的結構也慢慢有所改變，不過廠方仍極力遵循著Gérald Genta的設計精神，這點我們可從Ref.5980計時碼錶與Ref.5276A年曆腕錶中得知，由左右兩側的螺絲鎖定錶圈、中層錶殼與底蓋，同時還要防水120米，這都是前所未見的成就。

而多款Nautilus腕錶，其耗費工時的錶殼結構，以及細膩的表面處理，甚至是不看結構分解圖，便無法得知錶殼的零件原貌，其實似乎與百達翡麗的錶款設計有極大的差異。不過也正因為如此，所以廠方持續生產Nautilus系列，從1976年開始，歷經機械錶的復興熱潮，跨越了30周年，而2016年正邁向40周年。
