積家180年的里程碑（中）
Jan 13, 2015
專利設計 四大獨特陀飛輪
陀飛輪是各家高級品牌必備的複雜功能，至今也不斷向上測試設計極限，不過各家多數概念相去不遠，僅唯獨積家這四款陀飛輪，包括性能與結構，依舊獨走市場、別無分號。
積家的360度旋轉球體陀飛輪絕對是陀飛輪的終極逸品。2004年的第一代Gyrotourbillon，最大的特色是三軸陀飛輪，最外層每60秒轉一圈、第二層24秒轉一圈，中央也是60秒，其框架採鋁合金及鈦合金，整個裝置僅0.33克。不過當球體陀飛輪改裝於Reverso中，使用了過去航海鐘的柱狀游絲，因為球體陀飛輪的框架內部空間較大，所以才裝得下這種柱狀游絲，其必須純手工繞製，高達12層的體積，等時縮放的同心軸性更佳，游絲表面也以熱塗層處理為藍色外觀，縮放起來煞是厲害。另外，第二層框架也從24秒加速至18.75秒轉一圈，擒縱輪的振頻也從21,600 vph增加至28,800 vph。

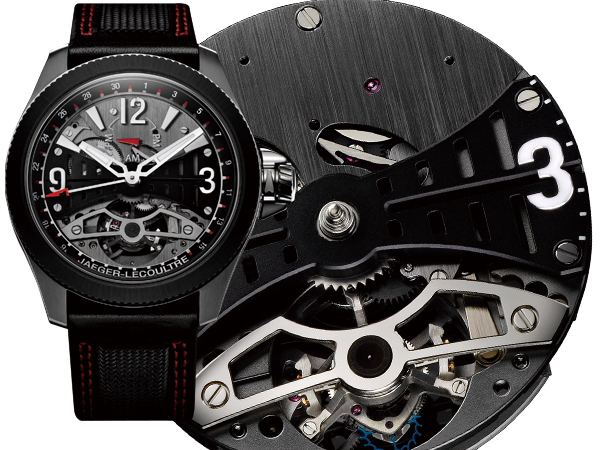

還記得2007年積家第一次發表Master Compressor Extreme LAB之時，被稱之為積家的概念旗艦，因為它是一只完全無需上油保養的機械錶，其中的一項創新，就是單臂工字擺輪的陀飛輪。一般而言，擒縱裝置內的平衡擺輪都是圓形的，因為圓形最容易達成完美的平衡，再藉著金屬切削、螺絲或砝碼都能達成目標。
不過這枚工字單臂擺輪就沒那麼簡單，因為直直的一條擺輪，你只有兩端能夠創造平衡，這考驗了錶廠在微型零件的製作能力，積家在單臂擺輪的兩端，各加入兩顆小平衡螺絲，以旋入旋出的方式達成平衡，同時以鏤空降低單臂擺輪重量，積家並以「鎂」製作框架，重量減低百分之10至0.199克、慣性降低百分之38，總體空氣阻力、磨損減少，因而增加精確度。

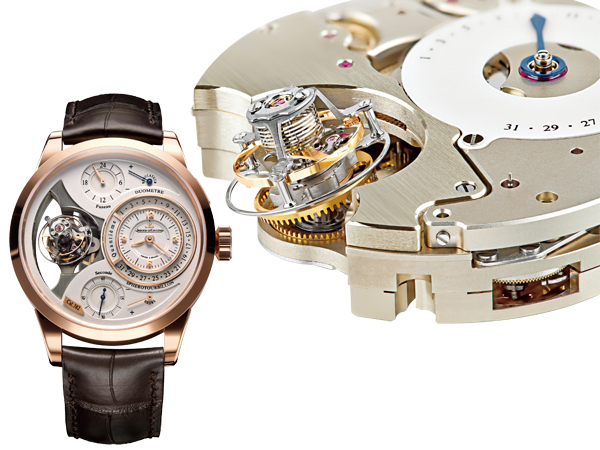

在2012年才推出的雙翼立體雙軸陀飛輪，是以Dual Wing的機芯平台進行設計，陀飛輪裝置是整只腕錶的視覺焦點。它採用兩個軸心垂直交錯的方式，作為陀飛輪運轉的概念，簡單來說，一個本來水平旋轉的陀飛輪裝置，在下方以一個齒輪組繞行陀飛輪裝置轉動，所以讓陀飛輪裝置向外傾斜20度，同時陀飛輪本身還會360度旋轉，奇特的轉動方式相當令人驚艷。要完成這個陀飛輪，重要的部件包括包括立體的鈦合金框架、筒狀游絲等等，筒狀游絲的尾端，是接在鈦合金的框架頂端，而框架的頂端其實是鋁合金材質，進一步減輕了框架的重量。也因為這種塔狀的陀飛輪第一次出現，其他如擒縱叉、擒縱輪也必須要能夠與這些新零件配合，才能將裝置調校到最順暢與精確的程度。

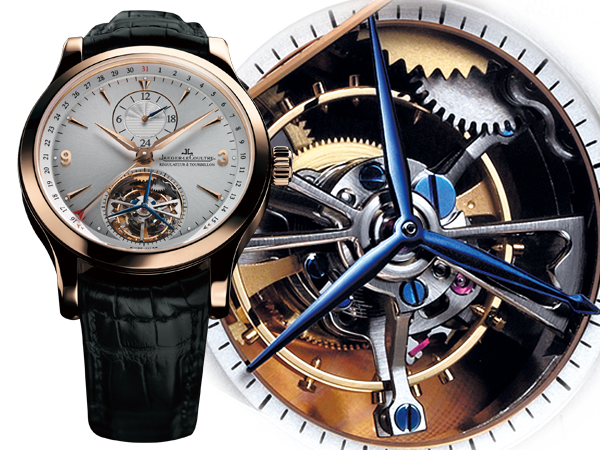

積家搭載978機芯的Master Tourbillon陀飛輪，在2009年瑞士力洛克國際鐘錶博物館（Musée International de l'Horlogerie du Locle）重啟的首屆天文台計時大賽（Concours de Chronométrie）中，以909的高分一舉奪冠，證明了其陀飛輪的強大精準，包括擁有可變慣性達11.5mg.cm²的大直徑擺輪、鈦合金框架，不僅相對其他品牌具備金屬材質上的優勢，且採取較高的28,800vph振頻，達成更精準的目標，尤其積家自家的Master Control 1000小時測試，針對具有複雜功能並已裝殼的成品，進行運作和耐用性測試，包括晝間運行平均值、運行變化平均值、16天內6種位置和3種溫度，以及防水性能和各類承受衝擊的這些測試，確保複雜功能真正的高出廠品質。
結合多複雜功能的超級實力
從1890年就投入超複雜功能的製作，至少包括三問、計時、萬年曆三大複雜功能，至今成為積家製作此類頂級腕錶的基礎，也讓積家成為最擅長複合多重功能的技術名家。

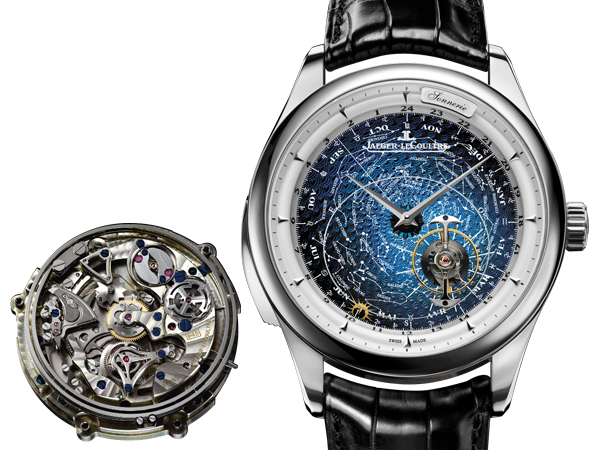

此枚主要結合三問、行星式飛行陀飛輪、星相盤。陀飛輪不僅會自轉，還會公轉，會旋轉的面盤為星相圖，積家先雕出魚鱗紋路，以琺瑯進行燒製，描繪出星座圖。錶圈內緣有月份標記，標示一年內任何時間的星座位置，所對應的星座符號繪製於面盤外圈。邊緣有一顆金色太陽，每繞面盤一圈，正好是一太陽日，也就是24小時整，製作難處在於面盤與機芯必須分開。三問功能採用的是積家自行開發的機構Trébuchets Hammer，能提高音錘敲擊力；近乎方型的水晶音簧，底座附著於鏡面玻璃上，能大幅提高音量；獨家離心配重減速機構，雜音能降至最低。

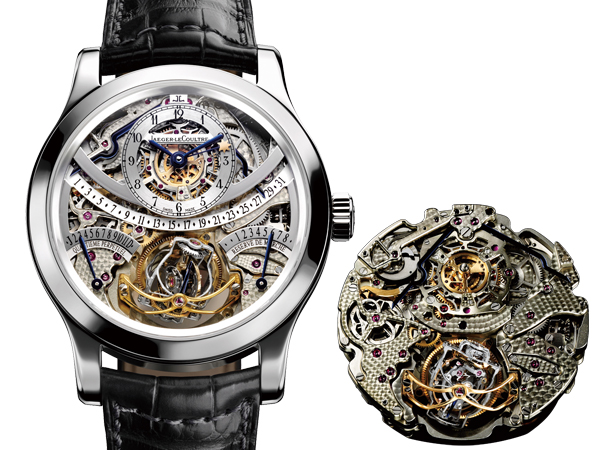

2004年推出的球體陀飛輪1號，其錶款代表了非常重大的意義，因為它可以說是積家在近十年複合型複雜功能的一個起點，也可以說吹起高級鐘錶復興的一聲號角。主要它是以大複雜功能的概念建構177機芯，具備球體陀飛輪、萬年曆、雙逆跳日期顯示、時間等式、8日鍊動力儲存。例如球體陀飛輪裝置，如前篇所提，是目前極為罕見、能夠360度旋轉的陀飛輪，不過1號還是使用扁平游絲。
另外，包括四點鐘的8日動力儲存顯示、八點鐘的時間等式顯示，其中比較特別的是，其日期逆跳採雙針逆跳顯示，當第一指針指向15日時，第二指針就會從31日逆跳接手從16日開始指示，至於月份及閏年顯示則在背面。
整合26項功能最高階款式

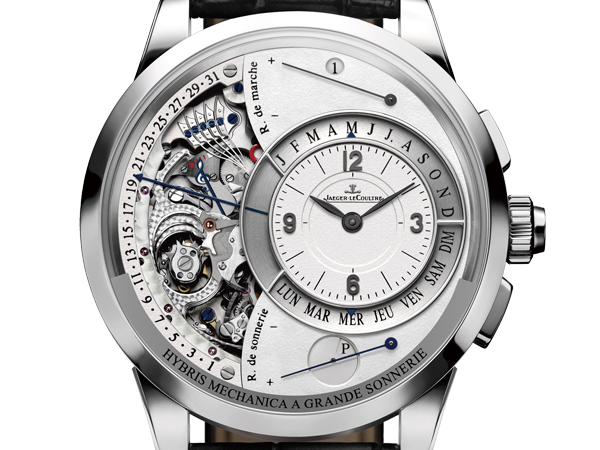

此款大自鳴是積家超越任何錶款的一頂王冠。積家利用自身最擅長的多複雜功能組合方式，耗費五年時間開發，使26種功能置入182大自鳴機芯，包含大自鳴、鈦合金框架陀飛輪、瞬跳萬年曆、月份日期逆跳顯示、跳時、走時自鳴動力儲存等多樣功能，內部更包含1,300枚零件、13項專利。

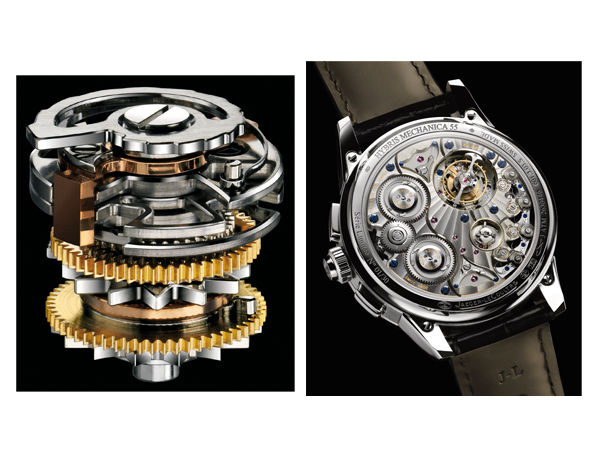

創新主要在大自鳴功能，包括開發出一個名為「Trebuchet Hammer」的系統，可增加音錘的動力傳遞、降低反作用力，使音量加大、削減反覆敲擊音簧產生的雜音。接著是暱稱「Infernal Tower」的Durnico蝸型控制塔，控制自鳴與三問的敲擊速度，減少每個報時中間的空檔，也能更明確報出時間。還有，以細游絲取代整片的金屬調速器，降低轉動時空氣擠壓產生的雜音。

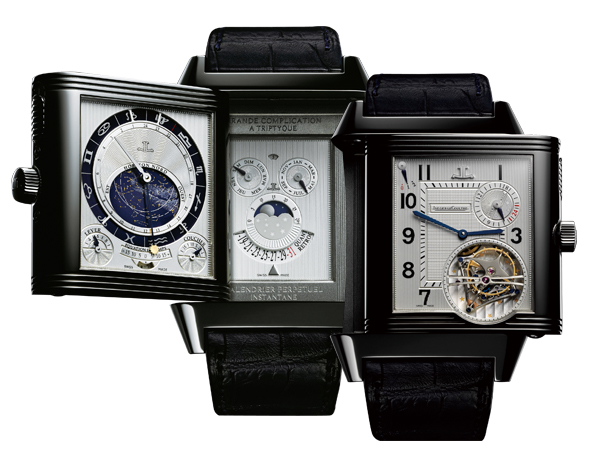

積家在2006年、為了紀念Reverso第75週年推出此款三面Reverso，最大的特色除了此腕錶擁有十九項傲人的複雜功能，共申請有五項專利，其中一項便是在令人意想不到的第三面，置入萬年曆顯示。

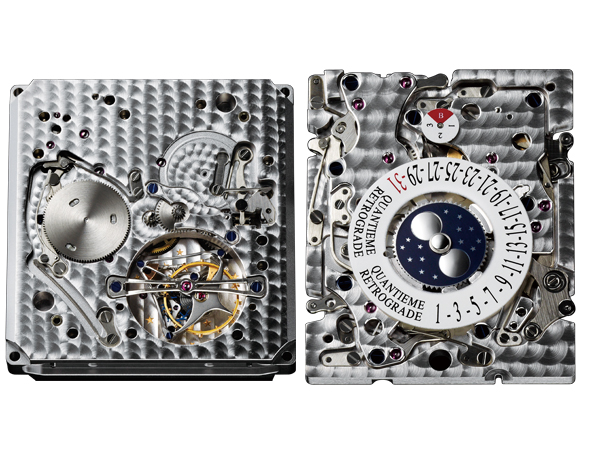

腕錶正面包括動力儲存、24小時顯示及具備單擊式擒縱結構的陀飛輪。錶殼翻轉之後，背面則是帶有星象圖的黃道十二宮年曆、時間等式與日出日落時間指示。至於第三面，也就是承載錶殼的底座，居然是萬年曆顯示！積家特別以專利設計，讓機芯從錶殼以一枚凸軸與第三面連結，平常萬年曆並不與機芯直接相連，只有在需要轉換日期時，凸軸會頂向第三面的槓桿，萬年曆模組便能從機芯獲得動力進行換日。
文／劉必祥
摘自城邦國際名表第55期
