愛彼4302/4401系列自動機芯 打造共用新平台
Jan 28, 2021

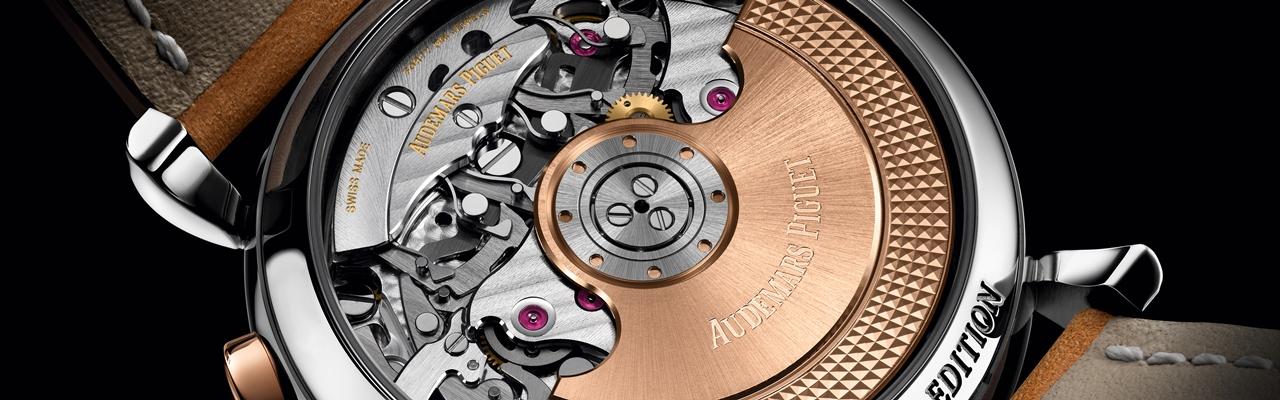

![愛彼 4302/4401系列自動機芯](https://iwatchome-aws.hmgcdn.com/storage/article/atl_20210128225712_0.jpg)
身為瑞士90年代機械錶復興主力的愛彼AUDEMARS PIGUET,在複雜功能機芯的成就是大家所有目共賭的,不論是陀飛輪、大自鳴乃至於是八大天王系列的大複雜功能機芯,都替愛彼寫下輝煌的紀錄;不過在基礎機芯方面,愛彼則是直到2003年,才推出首枚自製的3120自動機芯。
因為過去愛彼一直是JAEGER-LECOULTRE積家錶廠的大股東,廠方以積家的889與2120超薄自動機芯為主力,大量運用在愛彼的腕錶之中。不過在1999年,愛彼將所擁有的40%積家股權出售,因此除了1960年代推出的2120機芯(愛彼擁有機芯的設計所有權)之外,廠方勢必要考慮如果積家減少了889機芯的供應時,愛彼要如何因應?所以,愛彼開始推動自製機芯計畫。

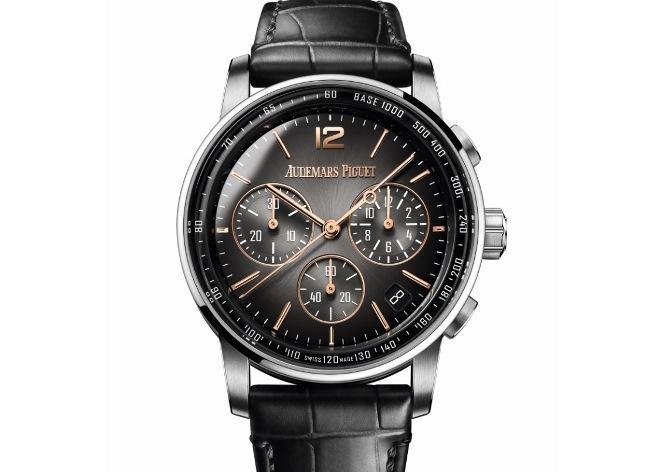

![愛彼 4302/4401系列自動機芯](https://iwatchome-aws.hmgcdn.com/storage/article/atl_20210128225712_1.jpg)
而3120自動機芯在設計之初,就規劃成為一枚可搭載其他功能模組的機芯,而26.6mm的機芯直徑,以及4.26mm的厚度,雖然比當時上常見的基礎機芯,如GP 3300、Elite以及積家的889機芯略大、略厚一些,但是對於維修或是耐用性來說,卻有不少的助益。
日後愛彼以3120機芯為基礎,在2007年推出搭載全新3126/3840計時機芯的Royal Oak Offshore錶款,它取代了原先以積家機芯為基礎的2326/2840計時機芯。不過3126/3840計時機芯與2326/2840機芯相同,都是採用計時模組的設計,因此從透明底蓋中,無法窺見計時結構的運作,這也是此類型計時機芯的缺點之一。
![愛彼 4302/4401系列自動機芯](https://iwatchome-aws.hmgcdn.com/storage/article/atl_20210128225923_2.jpg)

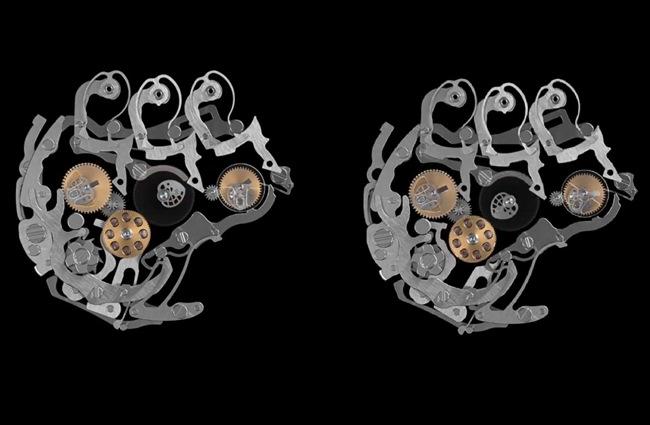

但同時期,瑞士其他的頂尖錶廠,紛紛推出新世代的自動計時機芯,例如積家在2005年推出750自動機芯,百達翡麗PP在2006年推出的CH 28-520自動機芯,以及萬國錶IWC在2007年推出的89000系列自動機芯,更不用說勞力士ROLEX在1999年推出的4130自動機芯,其完美的結構設計,成為新世代自動計時機芯的標竿,這也代表計時機芯在錶壇中的地位日漸重要。
雖然愛彼當時仍大量採用另一款整合式的自動計時機芯(直到現今),也就是先前F.P.機芯廠所生產的1185自動機芯,而愛彼將其修改之後,改為編號2385機芯。而1185枚機芯是近代最早使用垂直離合計時結構的機芯(誕生於1988年),因為上一枚採用垂直離合結構的計時機芯,已經是1969年精工SEIKO推出的6139自動計時機芯。因此,獨缺此類型計時機芯的愛彼,也不得不考慮新的機芯研發計畫。
![愛彼 4302/4401系列自動機芯](https://iwatchome-aws.hmgcdn.com/storage/article/atl_20210128230646_3.jpg)
共用零件為基礎
根據國外媒體透露,愛彼新任執行長François-HenryBennahmias於2012年暫代執行長一職(於2013年就任執行長)時,廠方開始啟動全新的自製機芯計畫,並推出機芯編號為4300與4400的研發計畫,兩款機芯都採用14法分(約32mm)的尺寸與70小時的動力儲存。日後,品牌在2019年推出的4302自動機芯(厚度4.80mm)具有大三針日期功能,而4401自動機芯則是愛彼首枚整合式計時機芯(厚度6.80mm)。
兩枚機芯雖然功能不同,但仍採用局部相同的結構以及許多共同的零件,除了減少研發成本之外,在日後的維修與零件更換上,也相對容易。在過去的製錶歷史當中,其實已經有了先例。在1990年代,精工SEIKO啟動了8L自動機芯與6S自動計時機芯的研發計畫,兩者的發條盒、擺輪、上鍊與調時系統完全相同,但是走時輪系分別採用大三針與小三針模式,後者是便於安裝計時零件的設計。因此,愛彼也採用相同的模式,開發出全新的兩枚機芯。
![愛彼 4302/4401系列自動機芯](https://iwatchome-aws.hmgcdn.com/storage/article/atl_20210128230646_4.jpg)

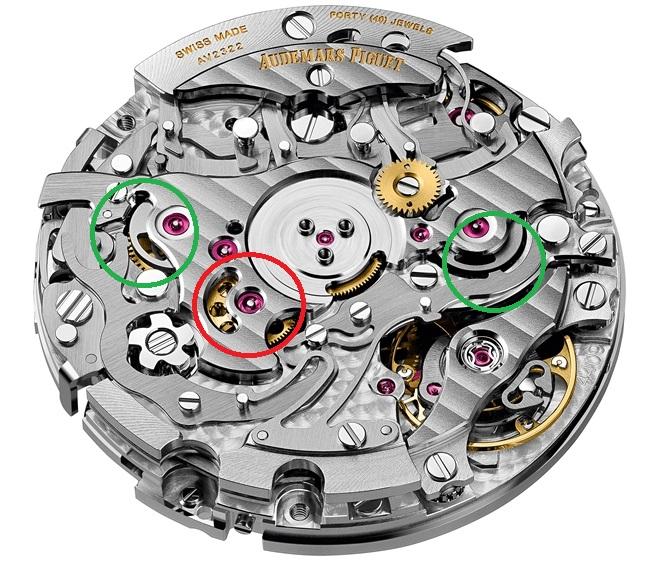

根據國外的製錶師拆解這兩枚機芯之後,可以發現4302機芯採用大三針機芯常見的設計,也就是四番車齒輪是中心輪(位於機芯的中央),而4401機芯則是二番車齒輪是中心輪,四番車齒輪(秒輪)位於六點鐘位置處。兩枚機芯除了使用相同的發條盒與手動上鍊輪系之外,另一項最大的改變,就是換裝全新設計的自動上鍊輪系。
因為3120機芯所使用的雙向自動上鍊輪系,並延續2120機芯所使用的轉向齒輪結構。這一個轉向齒輪(可左右擺動)由兩個小齒輪所組成,可根據二番車轉動的方向,決定由左邊或是右邊的小齒輪來推動自動四番車,然後依序將能量傳遞至發條盒。由於2120機芯採用超薄設計,需要不佔空間的轉向齒輪上鍊結構,但是對於3120機芯來說,卻並不是那麼完美的設計。

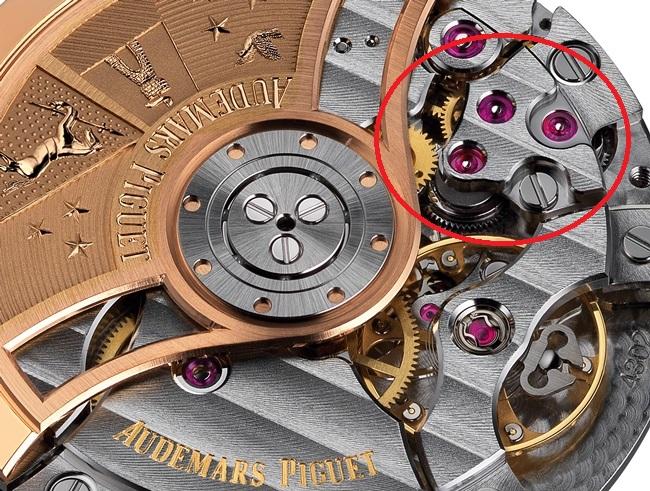

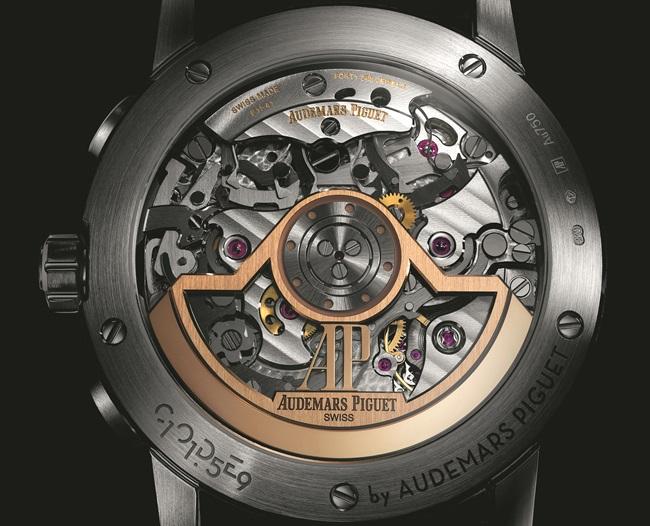

因此,愛彼在這兩枚機芯上,採用具陶瓷滾珠的雙離合輪自動上鍊系統,也就是可在勞力士或ETA 2824機芯上見到的雙離合輪設計,這是目前雙向自動上鍊結構的主流設計之一。不僅上鍊效率高,同時故障率低,從自動一番車齒輪到連接大卷車齒輪,共有六個齒輪,這也是4302/4401系列機芯中,部分共使用的零件。
![愛彼 4302/4401系列自動機芯](https://iwatchome-aws.hmgcdn.com/storage/article/atl_20210128230646_5.jpg)
提升運作效能
此外,兩枚機芯與先前愛彼的自製機芯有何不同?最大的改變之一,就是改用每小時28,800轉的振頻,以及動力長達70小時的設計。因為愛彼旗下的兩大系列自製機芯2120與3120,分別採用每小時19,800與21,600轉的振頻設計,雖然振頻與走時精準度並沒有絕對的相關性,但是較高振頻更能抵抗震動所帶來的影響;而現今主流的28,800轉,在許多新世代的自製機芯中,表現普遍優異且精準。
因此,愛彼使用了28,800轉的振頻設計,且得力於較大尺寸設計,所以發條盒能供應長達70小時的動力儲存,是新世代機芯的基本要求。而兩款機芯也繼續採用Gyromax砝碼微調擺輪搭配自由收放游絲的組合,透過擺輪上的六顆砝碼,可精密的微調時間快慢,也可避免快慢針干擾游絲的等時性。廠方使用較大的擺輪結構,機芯擺輪的轉動慣量也達到12.5 mg/cm2,比2120與3120機芯的3.5 mg/cm2與4.5 mg/cm2高上許多,可提升運作的穩定性。
![愛彼 4302/4401系列自動機芯](https://iwatchome-aws.hmgcdn.com/storage/article/atl_20210128231300_6.jpg)

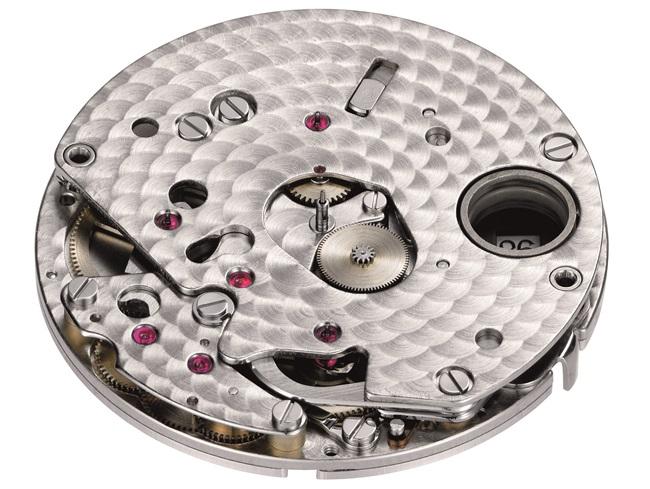

不過,4302/4401機芯中雖然同樣採用Gyromax砝碼微調擺輪,但卻與以往有所差別,因為兩款機芯皆採用三支臂擺輪搭配六顆砝碼的設計,與以往雙支臂擺輪搭配8顆砝碼由所不同。因為按照其他品牌的經驗,通常有4顆微調砝碼或螺絲便足夠使用,所以愛彼將砝碼的數量減少。除此之外,水平式雙臂擺輪橋板兩端的下方,還安裝了擺輪間隙微調系統,透過旋轉兩側底部的螺絲,可微調擺輪軸心與寶石的的間隙,這是目前許多高級機芯所使用的設計。
![愛彼 4302/4401系列自動機芯](https://iwatchome-aws.hmgcdn.com/storage/article/atl_20210128231300_7.jpg)
嶄新的計時結構
其中,具有計時功能的4401機芯(另有無日期版本的4409機芯),是一枚一體式、整合式的自動計時機芯,有別於過去廠方所使用的2326/2840機芯與3126/3840計時機芯,是由基礎機芯加裝計時模組而來。所以4401機芯能從透明底蓋上窺見機械結構的運作,也方便日後廠方擴增其他複雜功能。

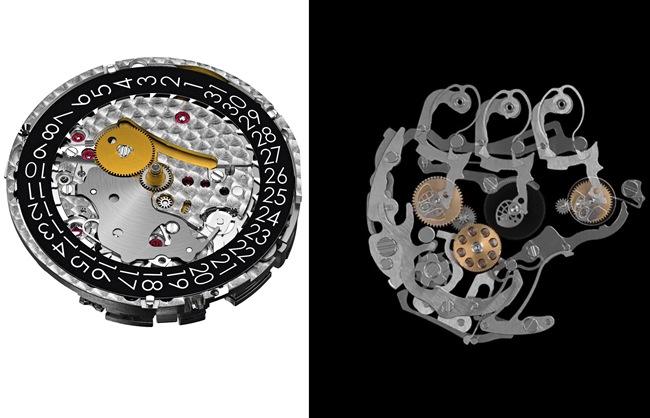

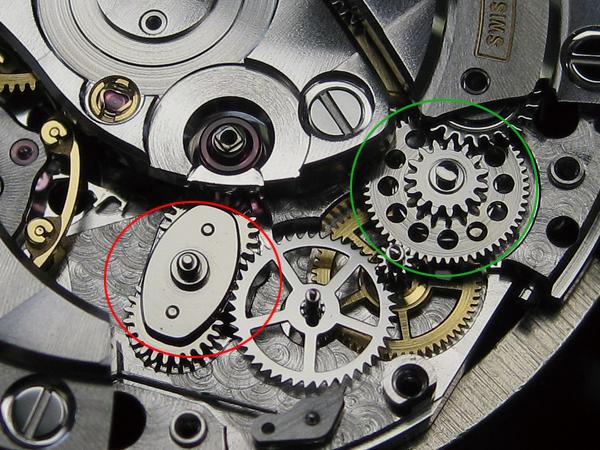

雖然4401機芯採用導柱輪搭配垂直離合計時結構的設計,不過部分結構迥異於常見的設計。例如過去的計時錶款都是由計時秒針輪連動計時分鐘輪,但是4401機芯則是利用兩枚小齒輪(齒數與結構皆不同),分別從走時輪系的分鐘輪與小時輪(額外增設)傳輸動力,因此計時秒輪並不與另外兩個計時齒輪連接。
![愛彼 4302/4401系列自動機芯](https://iwatchome-aws.hmgcdn.com/storage/article/atl_20210128231300_8.jpg)
但如此一來,計時分針與計時小時針不就是時時刻刻都在運作?沒錯,這與垂直離合結構的設計原理部分相同,因為垂直離合結構的底部,會與走時輪系連動,所以當計時夾鉗夾住離合結構時,上方的齒輪不會與計時輪系連動。而4401機芯的這兩個計時指針,在歸零錘上方多了一個不鏽鋼圓盤(邊緣有細膩的凸紋),由與導柱輪連動的兩組槓桿輕觸圓盤零件,只有當啟動計時功能時,槓桿才會偏移,讓圓盤(與指針相連)開始轉動,並開始計時過程。
所以4401機芯的計時分針,是採用緩慢移動的模式,而不是使用一分跳一格,與90%的計時機芯不同。此外,4401與4409機芯皆具有飛返計時功能,所以使用者啟動計時功能之後,只需按壓四點鐘位置的歸零計時按把,指針便能瞬間歸零,同時再次啟動計時功能,所以此時觀看機芯上的三組歸零錘的運作,可說是非常有趣,因為輕觸心形凸輪後,便又立刻回到原位,所以具有飛返計時功能的機芯不容易損壞。

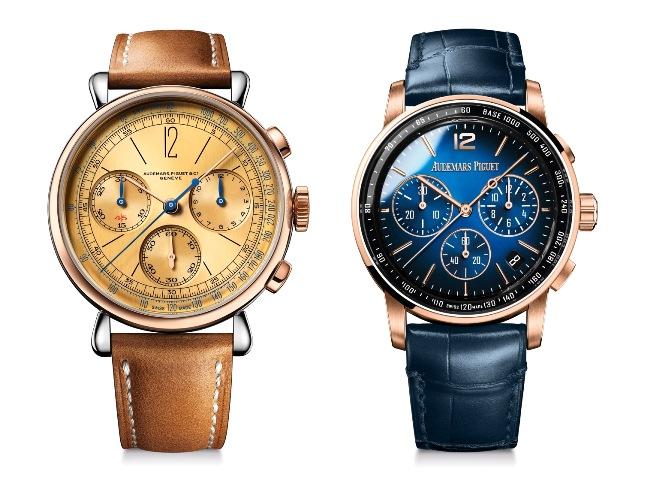

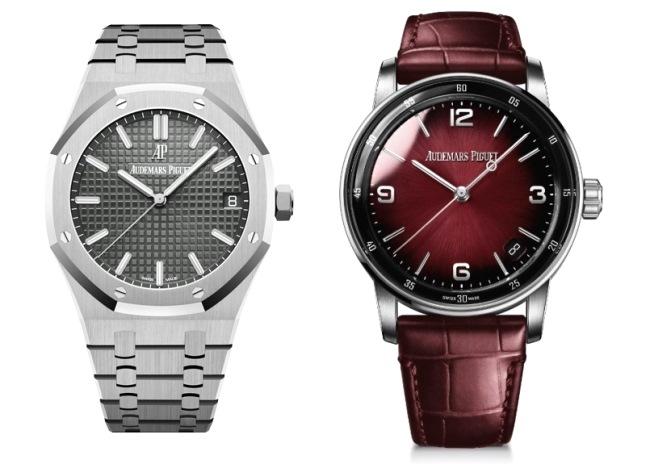

4302/4401系列自動機芯錶款
![愛彼 4302/4401系列自動機芯](https://iwatchome-aws.hmgcdn.com/storage/article/atl_20210128231833_9.jpg)
![](https://iwatchome-aws.hmgcdn.com/storage/article/atl_20210128231833_10.jpg)
文/陳韋仁 資料提供/AUDEMARS PIGUET (02)8101-8181
