伸縮指針是什麼？怎麼伸？怎麼縮？

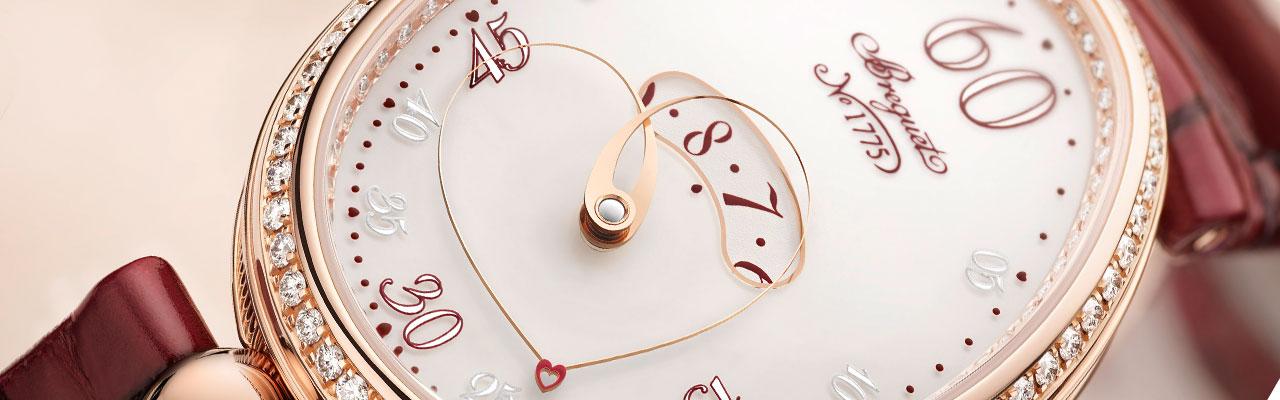

上週五（2021年1月15日）寶璣BREGUET發表了具心形伸縮指針的那不勒斯王后CŒUR 9825心願仕女鑽錶，看起來跟變魔術一樣很神奇，也跟變魔術一樣，說穿了其實不太複雜。然而，不是懂得原理就能變出好魔術；也不是懂得原理就能做出如此精妙的機械錶。

到底這能隨著腕錶運行而變大變小、變長變短的伸縮指針是基於什麼概念設計的？

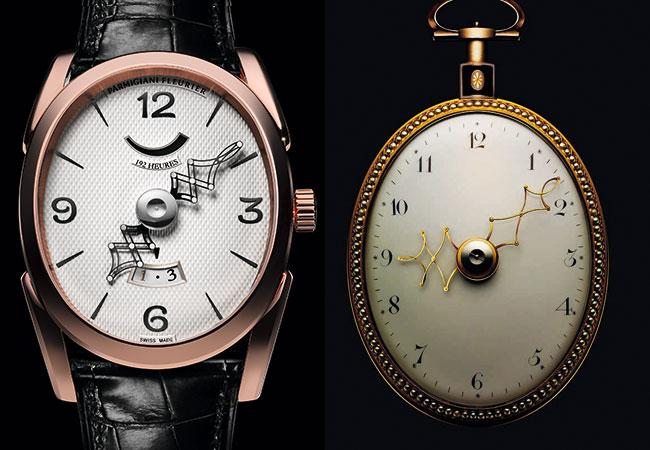

在講寶璣之前，我們先來看看更早的一款伸縮指針腕錶——帕瑪強尼PARMIGIANI Ovale Pantographe，寶璣與帕瑪強尼伸縮指針的設計概念相通，巧妙則是寶璣略勝一籌。然而，帕瑪強尼的設計相對比較直觀易懂，因此我們先以帕瑪強尼這款來解釋。

帕瑪強尼伸縮指針的結構

Ovale Pantographe的特殊造型指針並不是為了視覺裝飾所作的變化，而是取決於伸縮的結構所致，所以造型與兩百多年前的伸縮指針懷錶型式相同；伸縮指針由許多小片段組成並栓在一起，栓合之處有如關節般可以有限度的活動，因而能讓指針像上方影片一樣變長變短。

不過，讓指針保有活動的關節是一回事，讓它能隨著時間變換長短是另一回事。

帕瑪強尼伸縮指針的祕密

伸縮指針時長時短的祕密藏在針軸的圓盤裡面。控制指針末端的開合就可以決定指針的長短。

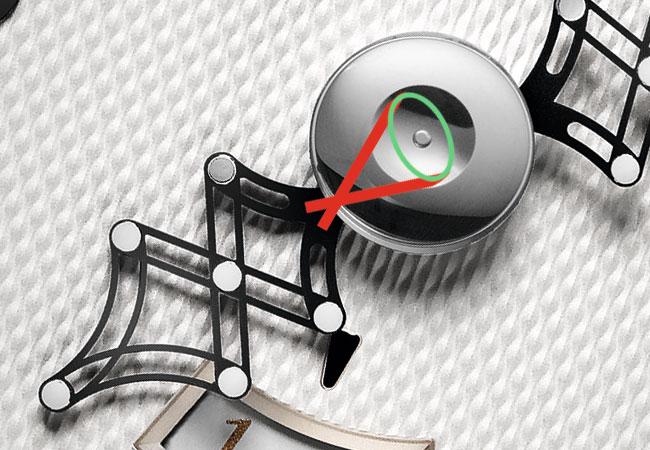

指針末端分為兩股延伸到面盤中央的圓盤下方，並沿著圓盤中固定的橢圓形凸輪邊緣運行，在12點、6點位置伸到最長，並在3點、9點位置縮到最短。實際上的橢圓形凸輪應該是像面盤一樣上下長、左右短（上圖綠圈僅為示意圖，不精確），這樣指針就會如面盤輪廓般伸縮。

這邊所說的是一個基本的原理，設計上還是能有巧妙不同的各種變化，而道理是相通的。

寶璣伸縮指針特色

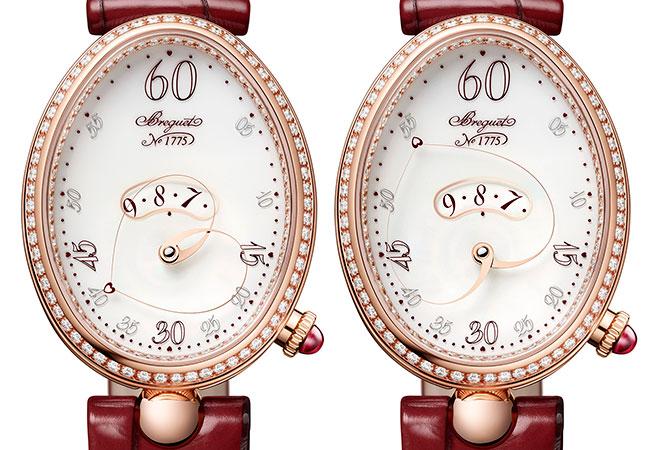

看了寶璣那不勒斯王后CŒUR 9825心願仕女鑽錶運行之後，是不是覺得它的伸縮指針比比帕瑪強尼的設計更有愛？

這款腕錶是以情人節主題所做的限量款，面盤中間以視窗顯示小時，分針則設計為可以伸縮的心形。帕瑪強尼的伸縮指針展現的是幾何結構的機械美，而寶璣的心形伸縮指針則流露少女情懷。兩者看來大不相同，但原理其實是相通的。

寶璣心形伸縮指針的設計

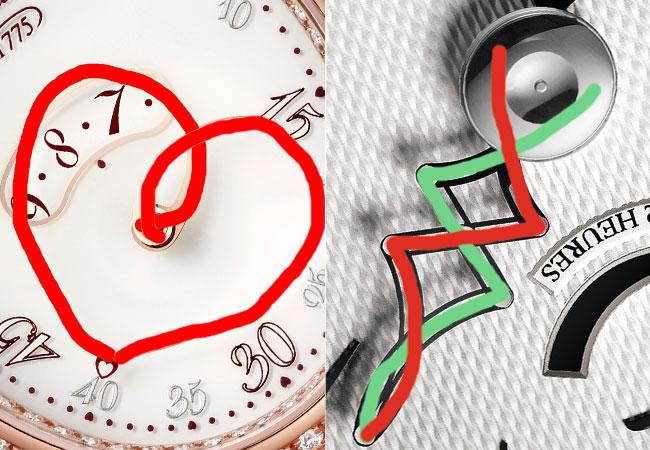

寶璣的心形指針是由一條彈性材質製作而成，中央（心形的尖端）飾以紅色的鏤空心形，彈性材質的兩端彎回軸心部分形成和帕瑪強尼一樣的兩股末端，如果把前述的橢圓形凸輪換成與面盤相同輪廓的鵝蛋形凸輪，應該就能達到讓心形分針隨面盤輪廓變大縮小的效果。然而，據寶璣101專賣店所述，寶璣是透過不同轉速的齒輪來控制兩股末端的分合（交叉的角度，或說重疊的範圍），進而改變心形的外觀、尺寸，讓心形指針能隨著鵝蛋形的面盤輪廓伸縮，這牽涉到寶璣的專利技術！品牌不願透露太多，明確的運作方式還是要等官方公布更多細節。

帕瑪強尼以可活動的關節栓來反應橢圓形軌道的控制，而寶璣則是靠心形指針的彈性調節齒輪轉速與鵝蛋形軌跡的變化。原理相通，結構並不相同。按帕馬強尼的設計，左右兩股部件的動作是同步的；而寶璣的設計則可以讓彈性材質的兩邊做不對稱的變形，例如一邊比較長、另一邊比較短，這樣更能配合鵝蛋形面盤的變化。

說得簡單卻很難做

帕馬強尼的伸縮指針和伸縮鉗、伸縮拳頭玩具的原理不是一樣嗎？原理實在很簡單；而寶璣的作法更為精細，但似乎也沒用到太多零件。不過，將概念、設計轉變成機械錶的真正難度在於微型化、精密度與質感，光是要做出一個可以活動自如的指針就很難了，更不用說在軸心部分還要整合精密的控制裝置以及專利。你要是覺得簡單的話，麻煩做一個來看看啊～  :)

文／賴彥嘉
