台灣古董鐘錶協會《特殊鐘錶結構設計特展》

台灣古董鐘錶協會《特殊鐘錶結構設計特展2020》多圖、影片

Sep 10, 2020

古董機芯古董錶台灣古董鐘錶協會懷錶技術機芯製錶工藝

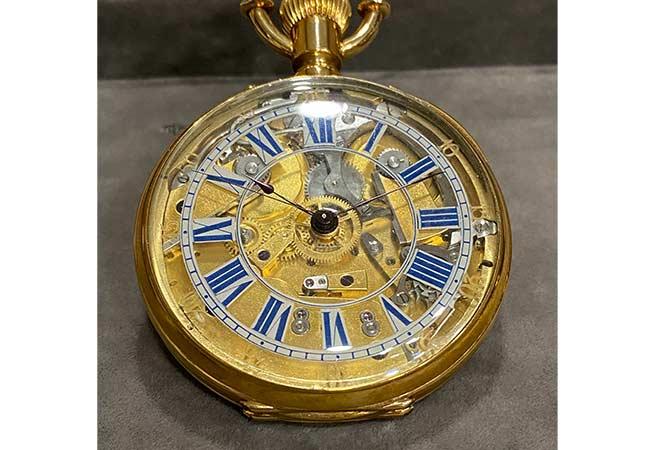

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 芝麻鍊冠輪擒縱中置擺輪鏤空懷錶，採用早期的擒縱裝置，和現在常見的瑞士槓桿式擒縱很不一樣，齒輪非常特別。大約是1830年的作品。王進龍攝。

台灣古董鐘錶協會通常在上半年就會舉辦一次主題展覽，但今年因為新冠肺炎攪局而延宕，最後決定將在這個週六（2020年9月12日）於王永昌鐘錶舉辦《特殊鐘錶結構設計特展》，展品橫跨19世紀初到20世紀中期的作品，相較於現在適合大量生產的鐘錶機械結構來說，過去還在發展中的時代裡，各種機械結構並陳反而顯得多樣而有趣。線上賞錶總是隔靴搔癢，週六下午請記得到現場體驗，免費、免報名，還有許多前輩、同好一起分享、聊錶。何樂而不為？

台灣古董鐘錶協會《特殊鐘錶結構設計特展》
日期：2020年9月12日13:00至17:30
地點：王永昌鐘錶
電話：（02） 2753 0311
地址：台北市信義區松隆路300號

《特殊鐘錶結構設計特展》的錶款近百只，在錶展之前小編先挑了幾款，簡單分成「機械裝置的特殊結構」與「裝飾的特殊結構」兩個主要類別來介紹，請大家先睹為快！

機械裝置的特殊結構

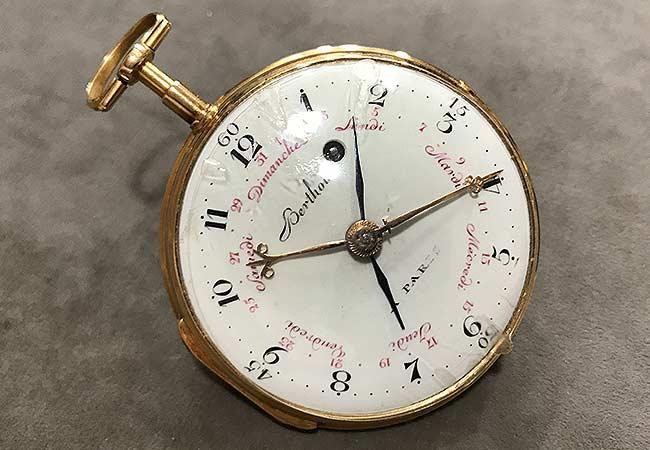

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 芝麻鍊冠輪擒縱中置擺輪鏤空懷錶正面，日期、星期也是以指針指示。

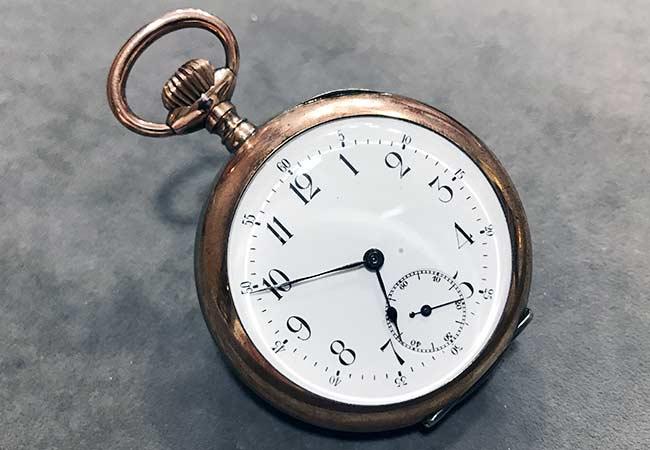

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 簡單的小三針面盤，機芯卻超級特殊，約製於1900年。

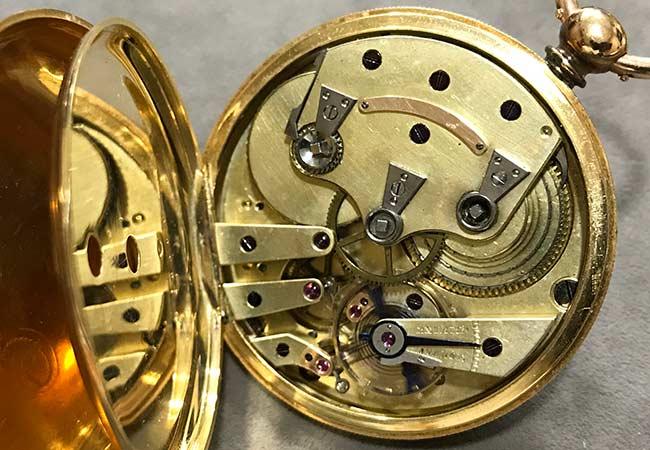

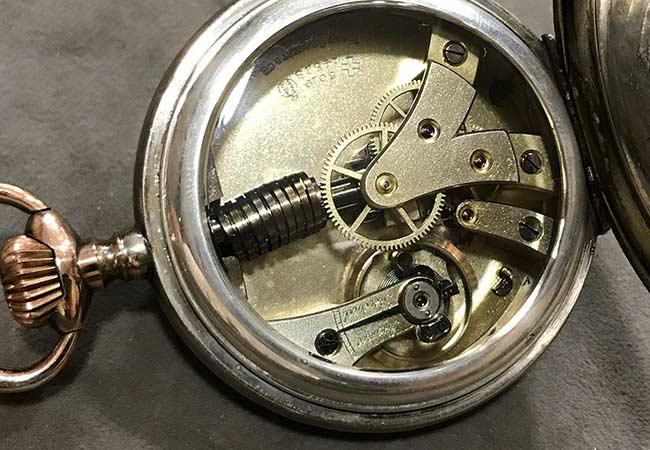

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 機芯零件非常精簡，連發條盒也免了，發條直接整合到龍芯上。早期的鐘錶都是手工製作，因此如何大量生產是個課題，於是有人想到這樣精簡的方式來提升產量，還申請了專利。

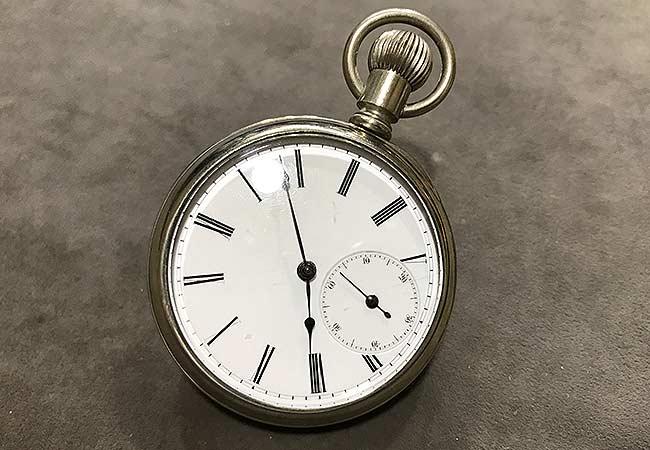

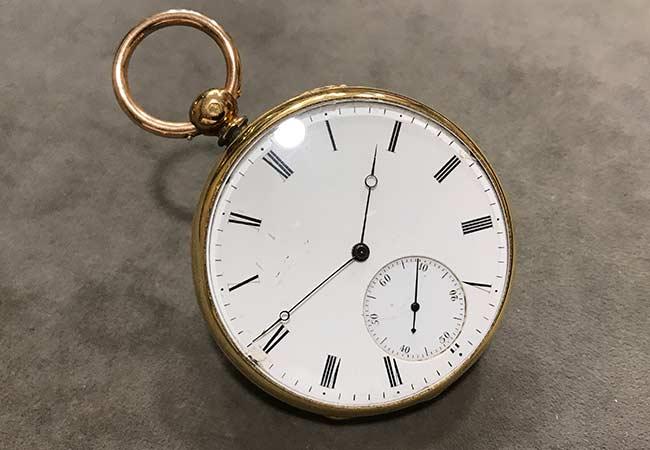

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 大多數古董錶都是小三針，但機芯結構卻可以有百百種，可別小看它。

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 這是芝麻鍊加上衝擊式擒縱的機芯，通常是航海鐘才會同時具備這兩種結構，這樣的懷錶很少見。

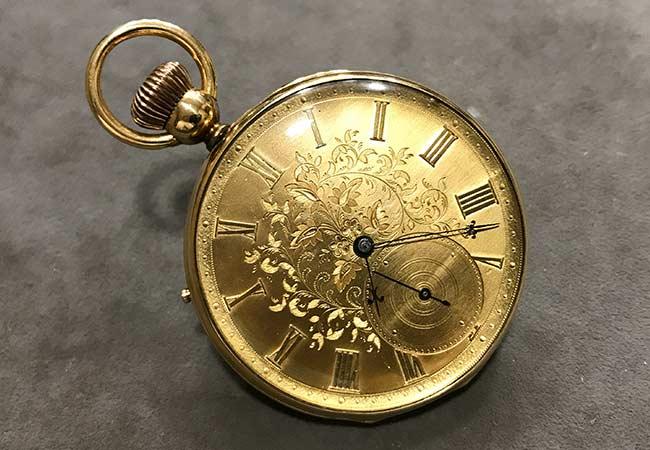

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 這個金雕面盤挺吸引人的，而機芯也很有創意。

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 很早期的錶冠上鍊裝置，年代與百達翡麗宣稱發明錶冠上鍊的1842年差不多，當時應該同時有許多製錶師在研發錶冠上鍊結構吧？

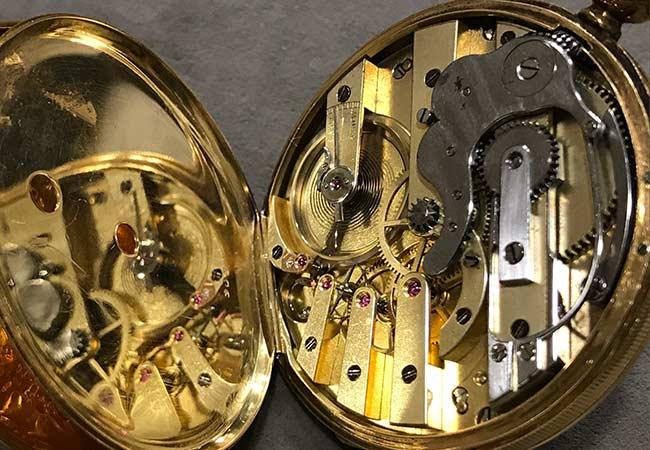

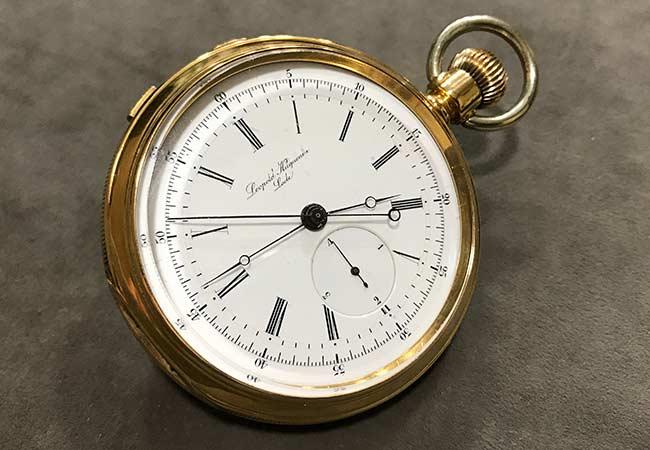

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 四分之一秒閃電秒針追針計時古董懷錶，大約是1860年以前的錶，看起來是用4/1秒的機芯來改成追針的，製錶師花了不少心思。從下面的影片可以發現，4/1秒閃電指針無法歸零，這不是壞掉，而是原來設計即是如此。話說當時歸零功能還不成熟，這款追針的大秒針能歸零算是較少見的，而那時大部分計時碼錶是無法停止歸零的，只能原地停止，再接續計時；例如計時秒針走到20秒停止，下次開始記時就從20開始，若在45按停，就是走了20秒。從機芯影片中還可以看到一個星形輪，它的作用有如現在的導柱輪。

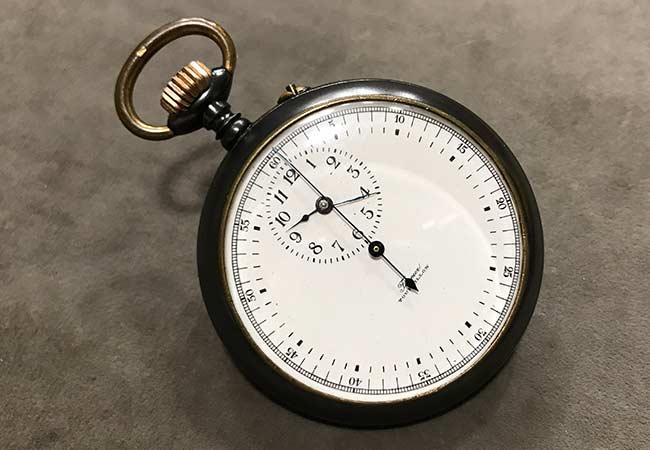

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 即使是現在也很少有大秒針的陀飛輪，更何況這還是超大型中置陀飛輪。錶殼由砲鋼材質打造。

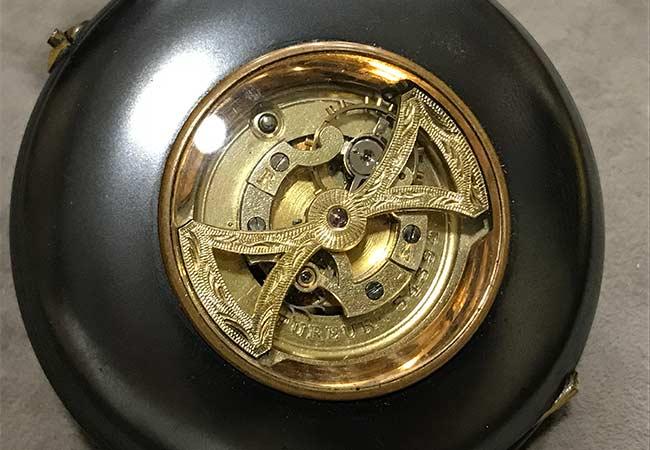

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 這個中置陀飛輪看起來又大又重，卻能運行無誤。鏤空橋板上雖有雕花，但這個機芯算是做得較粗糙的。話雖如此，因為少見而且夠大，還是挺好玩的。

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 20世紀神祕懷錶；面盤是透明的，指針像是凌空漂浮。早在19世紀法國魔術師Jean Eugène Robert-Houdin就發明了神祕鐘，1912年卡地亞做出第一款水晶打造的神祕鐘，而上圖這款神祕懷錶體積比鐘更小更難做，推測是20世紀中前期的作品。

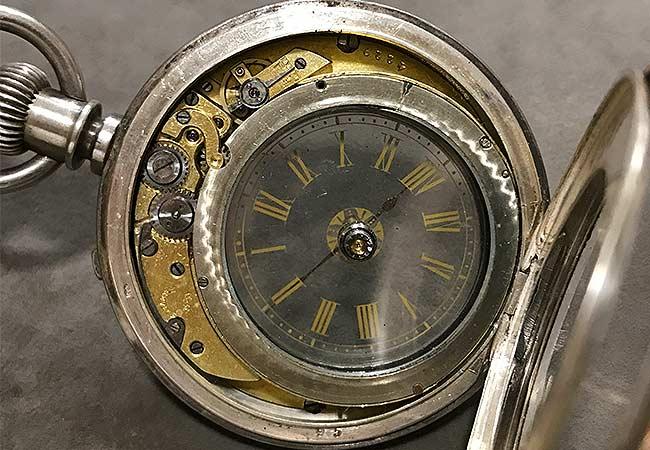

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 打開底蓋見真章，原來機芯零件都安排在側邊，而指針安裝在兩片透明材質上，透明片邊緣有輪齒與走時輪系相接，藉此顯示時間。現代卡地亞神祕錶的基本結構也是如此。以前製錶師的創意毫不比現代人遜色。

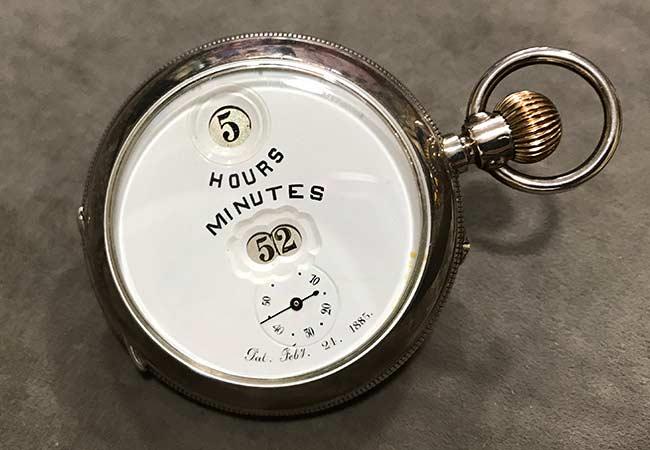

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 乍看這是IWC波威柏（Pallweber）懷錶，但上面沒有標明品牌，而六時位置寫的專利日期是1885年，似與IWC所用的專利不同。這種數字顯時的機械結構是奧地利發明家波威柏在1883發明的，後來授權給IWC於1883~1890年間生產，而IWC除了自己做之外，也授權給瑞士CORTÉBERT生產，用於供給法國和比利時市場。上圖這款的專利年代略晚，或許是內部結構有什麼特別的變動吧？

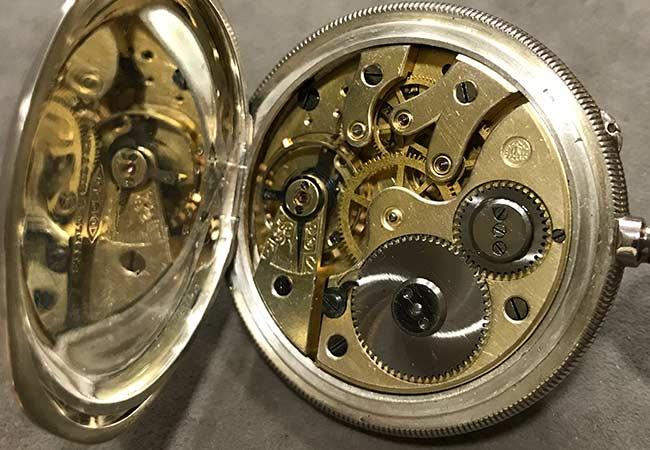

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 數字碟盤等跳時結構都在面盤那面，因此從底蓋這邊看不出來。如果對這些奇怪結構有興趣的話，最好來當製錶師吧！很多結構只有製錶師才看得到！

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 大家都看得出來金雕鏤空面盤很吸睛，只有內行人才會發現機芯也十分特殊。約製於1880年。王進龍攝。

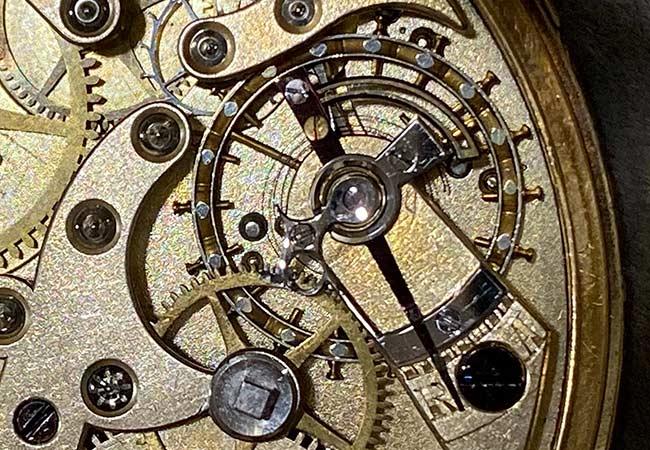

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 這款機芯採雙輪系跳秒結構，而且使用天文台航海鐘的擺輪，兩截式擺輪可以補償溫度造成的誤差，而擺輪邊緣上的大型金屬塊是天文台航海鐘擺輪的特色，這可以減低振動的影響，讓鐘錶走得更穩，但也比較消耗能量。王進龍攝。

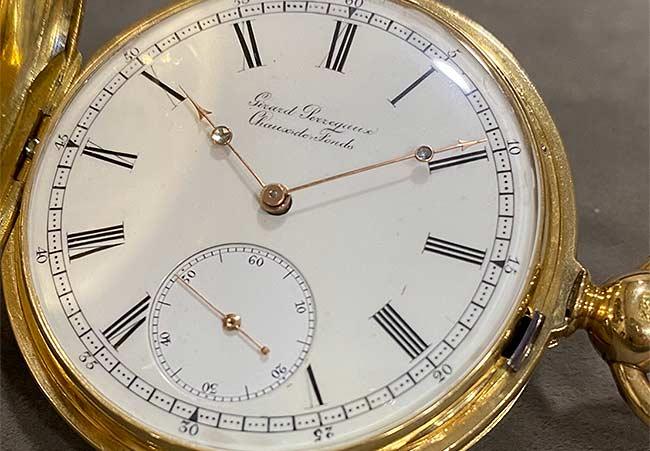

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 約於1860年生產的芝柏天文台懷錶，時、分指針的圓孔中還鑲有鑽石。王進龍攝。

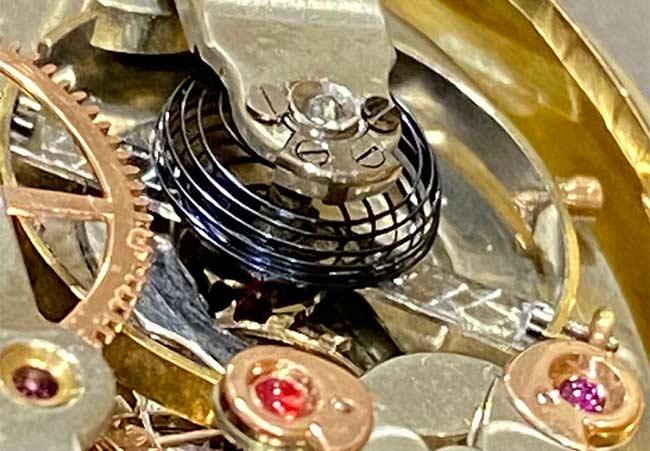

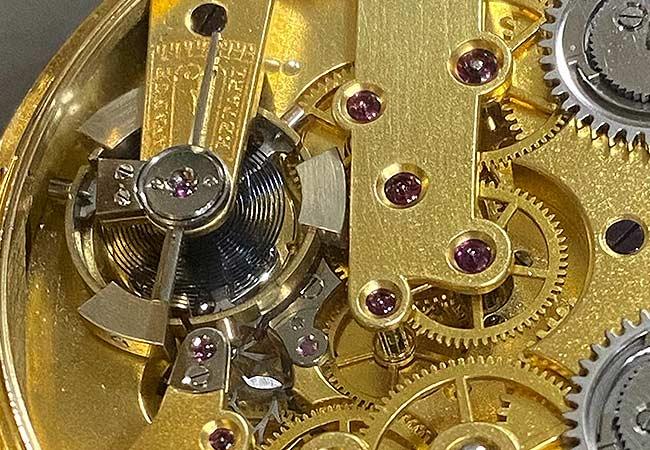

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 這款天文台機芯不但採用衝擊式擒縱，而且搭配少見的藍鋼球形游絲，是很高檔的作品。王進龍攝。

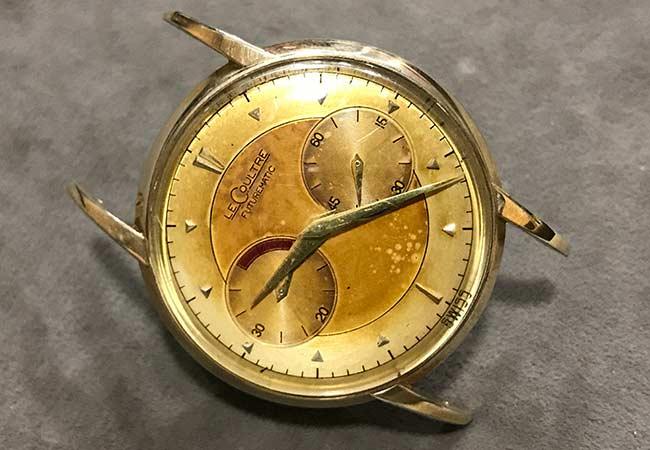

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 積家LECOULTRE Futurematic自動腕錶，只在1951到1959年間生產，王進龍先生很讚賞它獨特的自動上鍊裝置。

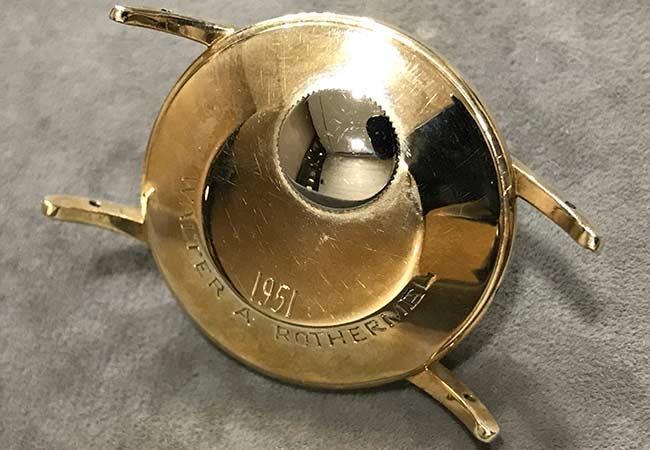

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 設於背面的扁平錶冠只用來調校時間而不能上鍊，但特別的並不是這個。哈～

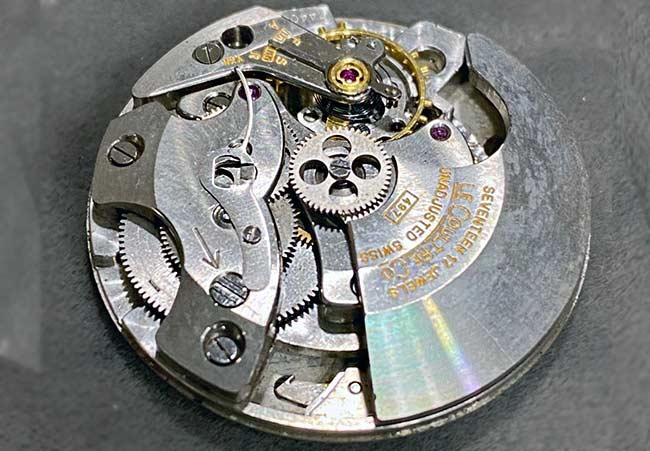

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 因為當時360度旋轉的自動上鍊裝置為勞力士ROLEX專利，因此很多廠家都用撞陀式自動上鍊，積家這款497機芯也不例外。497機芯不但有當時少見的停秒裝置，最厲害的是它有防止過度上鍊的設計，當上滿鍊時，撞陀上的勾爪會勾住鎖定，避免一直上鍊而使發條扭力過大損傷其他零件。當發條動力逐漸減弱時，此裝置會自動脫勾，回復正常上鍊。王進龍攝。

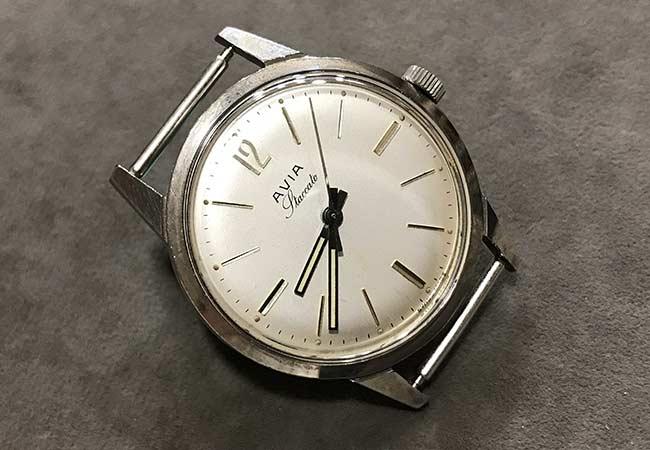

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 1950年代的AVIA Staccato自動腕錶，外表簡單卻裝載了現代沛納海PANERAI所用的Chezard 7400跳秒機芯。

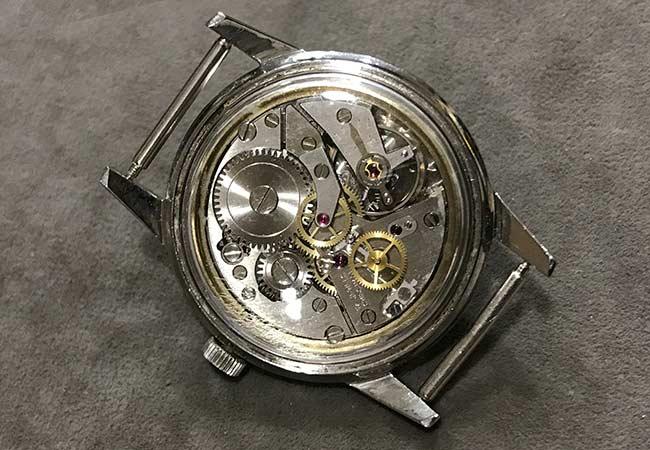

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 從機械結構來說Chezard 7400的設計精良不容易損壞，因此當時提供給許多不同品牌的錶廠使用，甚至沛納海還拿古董的Chezard 7400芯來改制成限量版跳秒腕錶。很多錶迷知道勞力士的跳秒錶Tru-Beat，用的是勞力士自製的1040自動機芯，不過自動的可能比較難做，這款機芯走得並不好，以至於後來很多直接把跳秒裝置移除，當作一般錶來走。小編不是要說勞力士也有失敗的時候，而是想強調Chezard 7400機芯真不錯！

機芯裝飾的特殊結構

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 這也是芝麻鍊的懷錶。

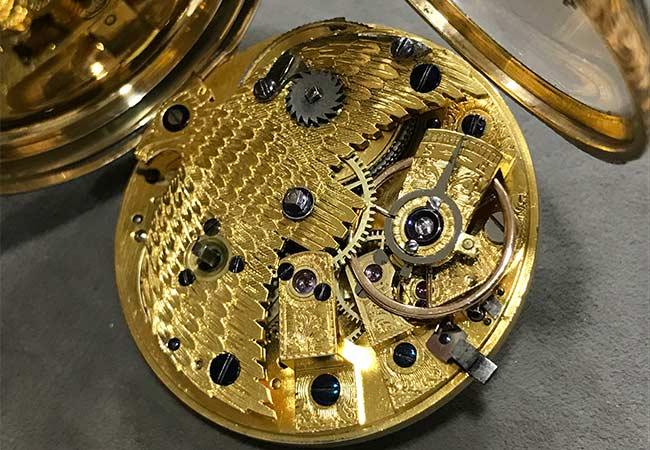

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 機芯夾板設計成一隻老鷹的造型，金雕羽毛與小夾板上的紋飾都很精美。

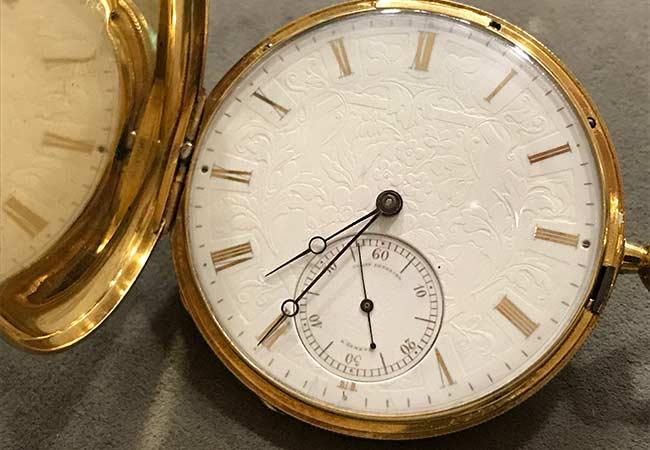

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 這款雕花瓷面的懷錶大約製於1850年，這是為了慶祝1851年在英國倫敦海德公園舉辦的萬國工業博覽會（Great Exhibition）而做，瓷面上的雕刻亮霧面交錯，非常精美。

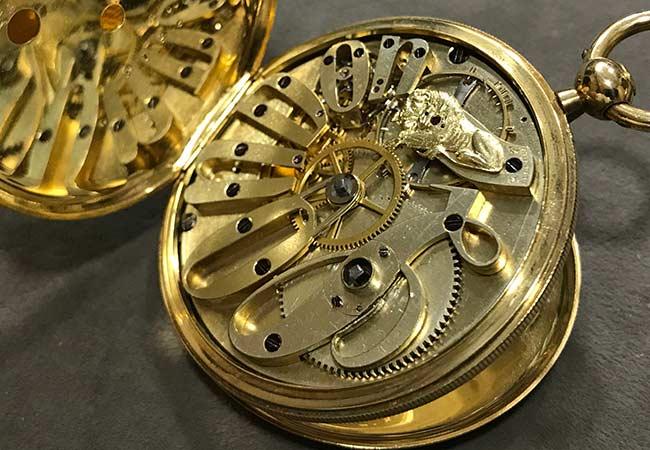

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 機芯橋板設計成London的字樣，擺輪橋板上則以金雕雄獅裝飾，這是維多利亞女王的家徽，相信這是在萬國工業博覽會當時獻給女王的。

錶款詳細介紹〈獻給英國維多利亞女王的懷錶〉

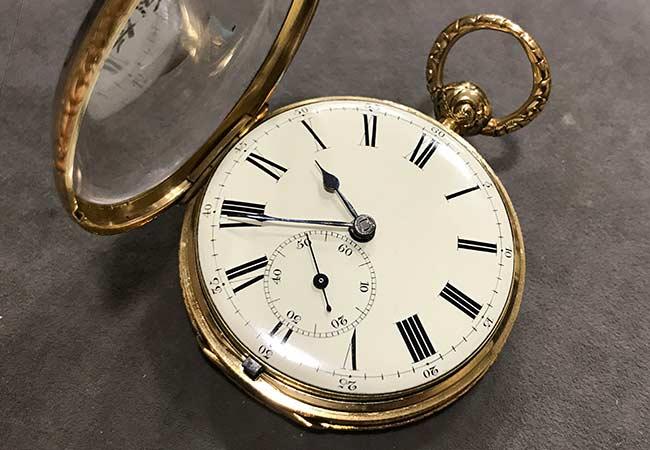

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 小三針懷錶。

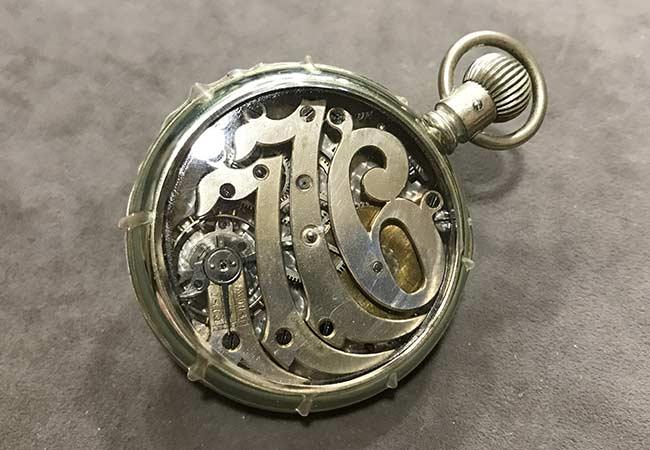

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 夾板設計成1776的造型，這是紀念美國於1776年7月4日獨立的懷錶。

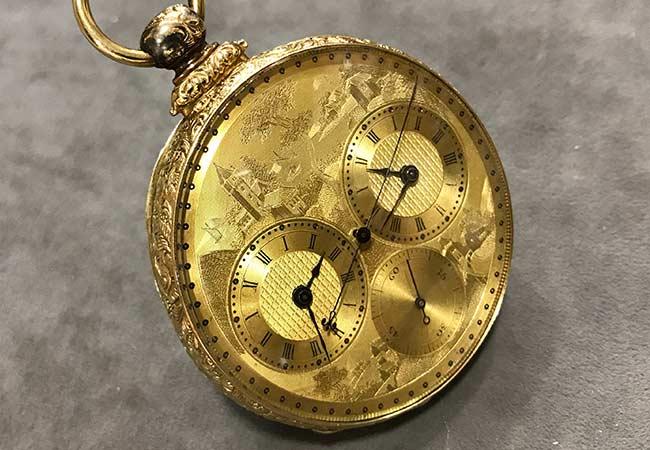

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 雙走時輪系的船長兩地時間跳秒金雕懷錶。據說這只古董懷錶是一位船長訂製的，以便隨時掌握家鄉時間與當地時間，面盤上精雕家鄉的風景。金雕非常精細，對於光線的反射角度經過仔細計算，隨著光線的改變能映出不同氛圍的景色。

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 配合船長的身分，擺輪也做成如船舵般的造型，很用心的設計。

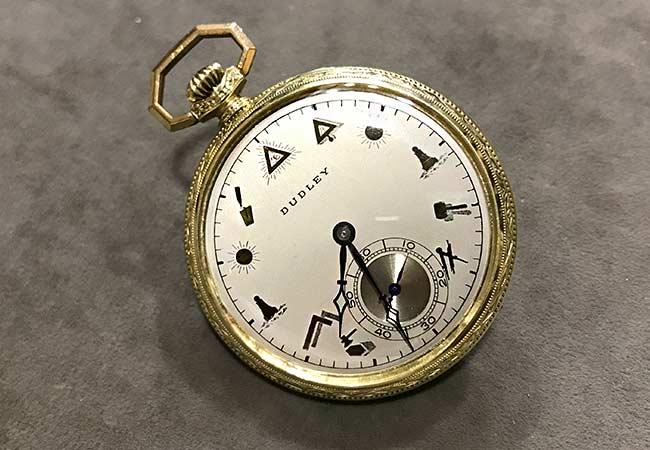

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 為共濟會（Freemasonry，又譯美生會）所做的懷錶，面盤上以具有象徵意義的圖案作為時標。

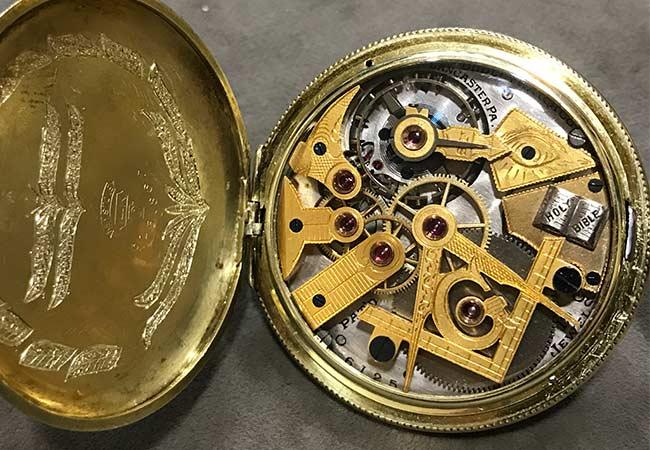

古董錶台灣古董鐘錶協會《特殊鐘錶結構設計特展》 — 機芯夾板設計成共濟會的圖騰，例如擺輪夾板是上帝之眼、發條盒夾板是圓規與角尺，銀色像書般的是聖經。

最後，週六可別忘了參觀《特殊鐘錶結構設計特展》囉！
