穩定度升級的新作 ULYSSE NARDIN雅典InnoVision 2

Jan 30, 2018

在InnoVision 1推出的約莫十年後,2017年在雅典首次從BASEL轉戰S.I.H.H.的時局,InnoVision 2也趁勢推出拉抬聲勢

進化後的InnoVision 2,和InnoVision 1一樣擁有十項創新的發明,在外觀上看來比前一代更加具有未來感,組件的材質也跟著提升,在自動上鍊系統、擒縱裝置和時間顯示等等,走到這一步,雅典幾乎已經是將矽材質的可能性拓展到極大值了,其實這點在2011年發表的UN-118自製機芯,配備矽游絲和鑽石矽的擒縱輪、擒縱叉就可見一斑,雅典已經有足夠的能力將矽材質的概念量產化。

而有這樣的技術實力,除了雅典本身對於材質研發的方向確立之外,專事矽材質製造的Sigatec、以及人造鑽石生產商Diamaze也居功厥偉。早在InnoVision 1的研發階段,Sigatec就給予不少協助,現在的雅典已持有他們約51%的股份,在InnoVision 1中提到的「DRIE深層離子蝕刻技術(Deep Reactive Ion Etching)」和「LIGA深刻電鑄模造技術」,就是他們「光學微影技術(Selective Photolithography Technology)」的共同合作成果。

比前一代更穩定的系統運作

到了InnoVision 2,對於材質的掌握更為純熟,和InnoVision 1相比整體的穩定度更為提升,將矽材質運用在零件上的比例也跟著擴大。InnoVision 2找來洛桑聯邦理工學院(EPFL High School of Lausanne)以及半自家的Sigatec公司合作,為矽材質加上纖薄的藍寶石水晶鍍膜,讓表面更為堅硬,結構也更穩固。而一般由黃銅製成的齒輪,在 InnoVision2裡雅典錶則以硬金材質製作,目的是利用金質的特性,確保動力傳遞更有效率,藉此改善整個裝置的能量損耗。還有以透明玻璃製成的擺輪橋板具有彈性和韌度,可以強化避震性能。要將上述這些堅硬材質的物料,切割成既定的形狀並使其發揮功效,除了在研發面要下足功夫之外,技術力也要是強力的後援。



InnoVision 2 十項創新裝置

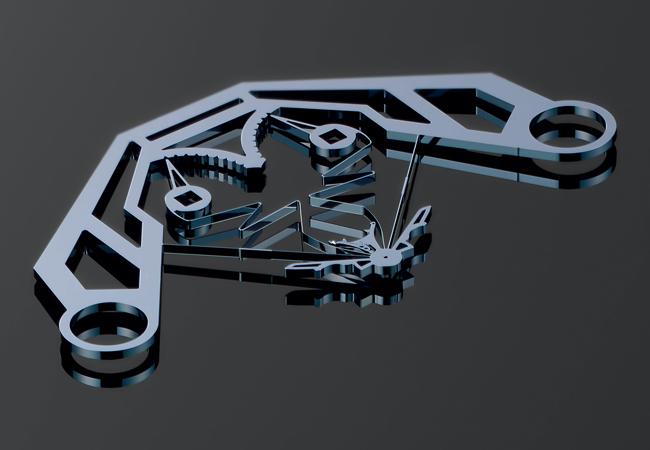

雙向恆定擺動擒縱裝置(Dual Constant Escapement)、矽材質黏合

雙向恆定擺動擒縱裝置(Dual Constant Escapement

升級版的雙向恆定動力擒縱裝置,將矽材質結構再進化,獨立於主發條外的矽製刀片是一項創新,可減少摩擦力,並確保擺輪和主發條的動力傳輸可以平均而穩定。

矽材質黏合

DRIE 深層離子蝕刻技術,可以將單晶矽製作成的微型組件,接著以雅典研發的矽材質黏合方式,將部件接成一個複雜的三維立體結構。在10001200度下的高溫下添加氧氣並壓緊表面形成接合,這項嶄新工序創造出穩定的「矽氧化物」接合,可從接觸點向所有方向延伸,運用度也別具彈性。

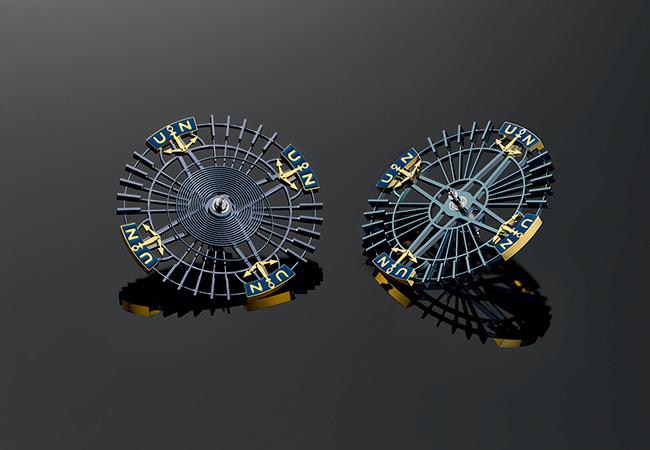

矽擺輪、金質部件以及微型穩定槳葉

矽擺輪、金質部件以及微型穩定槳葉

一般來說擺輪中心必須是最小的體積,但在這裡雅典打破了這個傳統,結合獨特的槳葉調校桿,以及四個固定於外緣的實心金部件增加比重,讓擺輪的整體重量比傳統結構還要輕。



磨床式(Grinder)自動上鍊機制

磨床式(Grinder)自動上鍊機制

磨床式機制是自動上鍊系統經過重新設計的成品,雅典研發出能量轉換系統,讓動力傳輸得以改良。這項設計藉由材質本身的彈性和系統的作動釋放能量,再配合自動上鍊的特性發揮上鍊功效。

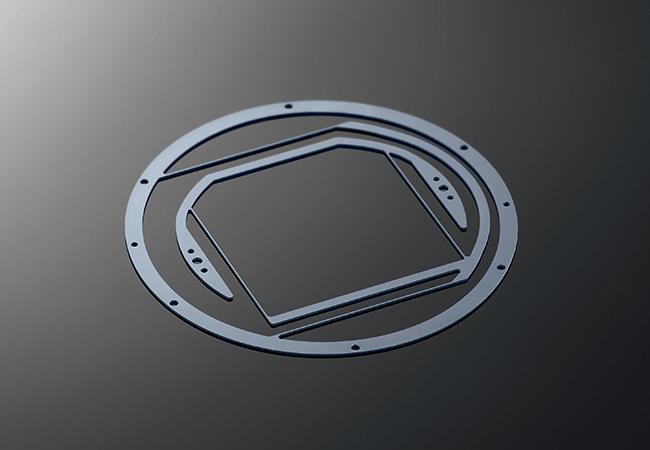

藍寶石水晶鍍膜矽製橋板、24K硬金齒輪

藍寶石水晶鍍膜矽製橋板

雅典和洛桑聯邦理工學院(EPFL High School of Lausanne)與Sigatec公司合作,在矽材質上鍍上纖薄的藍寶石水晶鍍膜,讓部件表面更堅硬,結構也更加穩固。

24K硬金齒輪

機芯齒輪一般由黃銅製成,在InnoVision2雅典錶則選用硬金製作齒輪,因為金質可確保動力傳輸更有效率,改善整個裝置的能量損耗。

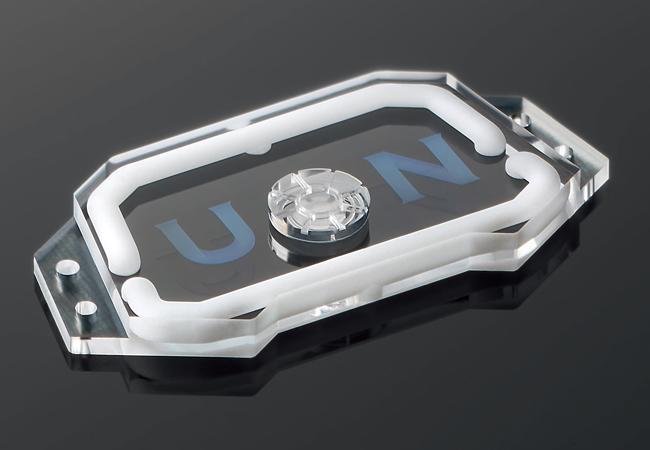

整合防震設計的玻璃擺輪橋板

整合防震設計的玻璃擺輪橋板

典型的防震裝置包括軸承、穴石、蓋石及彈簧片等五個微型部件,在這裡雅典錶出人意表地以玻璃製成防震組件,特殊的玻璃材質兼具彈性和韌度,為避震提供了良好的緩衝。

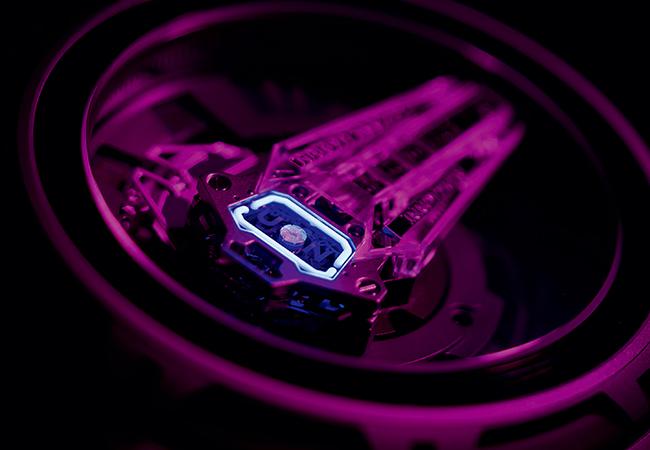

SuperLumiNova夜光效果玻璃擺輪橋板

SuperLumiNova夜光效果玻璃擺輪橋板

InnoVision2的擺輪橋板由透明玻璃製成,而且還以SuperLumiNova夜光塗料注入玻璃管道,在黑暗中散發明亮光芒強化視覺感。

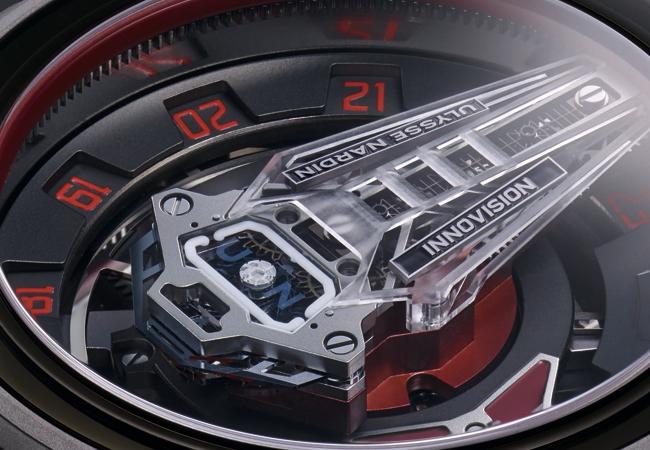

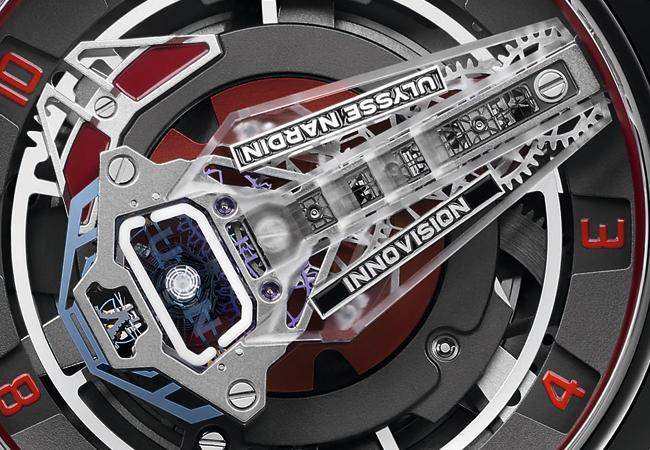

特殊的時間顯示、三維立體玻璃分針

特殊的時間顯示

以創新的概念指示時間,先以數字指示出111時,然後再顯示1323時。配戴者可透過特設形狀的視窗,清晰地讀取數字。

三維立體玻璃分針

InnoVision2的分針像是立體的玻璃雕塑,以雷射切割製成,其精細度達35微米,金屬底板則成為玻璃分針的防護墊,緩衝受到撞擊後的穩定度。





資料提供/雅典ULYSSE NARDIN 02-7726-6567
